در صنعت، بسیاری از خرابیهای بزرگ با نشانههای بزرگ شروع نمیشوند. برخلاف تصور رایج، همیشه یک انفجار، صدای مهیب یا شکست ناگهانی شفت آغازگر فاجعه نیست. گاهی منشأ یک خسارت چند میلیون دلاری، نقصی است که حتی زیر میکروسکوپ نیز بهسختی قابل مشاهده است؛ یک ترک بسیار کوچک در بلبرینگ.
در نگاه اول، بلبرینگ تنها یکی از دهها قطعه موجود در یک توربین صنعتی به نظر میرسد؛ اما در واقع یکی از حیاتیترین اجزای سیستم دوار است. عملکرد صحیح روتور، پایداری دینامیکی تجهیزات، کنترل ارتعاشات و حفظ فاصلههای طراحیشده میان اجزاء، همگی به سلامت بلبرینگ وابسته هستند. زمانی که یک ترک میکروسکوپی در مسیر غلتش یا اجزای داخلی بلبرینگ شکل میگیرد، فرآیندی آرام اما مخرب آغاز میشود. این فرآیند ممکن است ماهها یا حتی سالها بدون نشانه واضح ادامه پیدا کند، اما در نهایت میتواند به توقف کامل توربین، آسیب به روتور، تخریب پرهها و خسارتهای مالی سنگین منجر شود.
در این مقاله بهصورت کامل بررسی میکنیم که ترکهای میکروسکوپی چگونه ایجاد میشوند، چگونه رشد میکنند، چه تأثیری بر رفتار توربین دارند و چرا پایش وضعیت تجهیزات دوار برای جلوگیری از چنین خرابیهایی اهمیت حیاتی دارد.
بلبرینگ در توربین دقیقاً چه نقشی دارد؟
هر توربین صنعتی دارای روتوری است که با سرعت بسیار بالا دوران میکند. این روتور ممکن است شامل شفت، دیسکها، پرهها و کوپلینگها باشد. در بسیاری از توربینهای صنعتی سرعت دوران به چند هزار دور در دقیقه میرسد و در چنین شرایطی کوچکترین بینظمی میتواند پیامدهای بزرگی ایجاد کند.
بلبرینگ وظایف متعددی را بر عهده دارد:
تحمل بارهای شعاعی و محوری
حفظ موقعیت دقیق محور
کاهش اصطکاک میان اجزاء متحرک
کمک به پایداری دینامیکی روتور
کنترل ارتعاشات
جلوگیری از تماس اجزاء دوار و ثابت
اگر عملکرد بلبرینگ مختل شود، کل سیستم دوار تحت تأثیر قرار میگیرد. به همین دلیل است که خرابی یک قطعه نسبتاً کوچک میتواند عملکرد یک توربین عظیم را متوقف کند.
ترک میکروسکوپی چیست؟
ترک میکروسکوپی نوعی ناپیوستگی بسیار کوچک در ساختار فلز است که معمولاً در مراحل اولیه با چشم غیرمسلح قابل مشاهده نیست.
این ترکها ممکن است:
روی سطح مسیر غلتش ایجاد شوند
در زیر سطح فلز شکل بگیرند
در محل تمرکز تنش به وجود آیند
در نواحی دارای نقص متالورژیکی آغاز شوند
مشکل اصلی این ترکها اندازه کوچک آنها نیست؛ بلکه قابلیت رشد تدریجی آنها تحت بارهای تکراری است.
در واقع، بیشتر خرابیهای ناشی از خستگی فلزات دقیقاً از چنین ترکهای کوچکی آغاز میشوند.
مهمترین دلایل ایجاد ترک در بلبرینگ توربین
1. خستگی مکانیکی ناشی از بارهای تکراری
اصلیترین عامل ایجاد ترک در بلبرینگ، خستگی فلز است.
در طول عمر کاری یک توربین، ساچمهها یا رولرها میلیونها بار از روی مسیر غلتش عبور میکنند. هر بار عبور، تنشهای فشاری و برشی کوچکی ایجاد میکند.
اگرچه هر چرخه تنش بهتنهایی ناچیز است، اما مجموع میلیاردها چرخه میتواند ساختار فلز را ضعیف کرده و ترکهای خستگی را ایجاد کند.
2. آلودگی روانکار
وجود ذرات خارجی در روغن یا گریس یکی از دلایل رایج خرابی زودهنگام بلبرینگ است.
ذراتی مانند:
گردوغبار
ذرات فلزی
برادههای حاصل از سایش
محصولات خوردگی
میتوانند روی مسیر غلتش فرورفتگیهای بسیار ریزی ایجاد کنند.
همین فرورفتگیها به نقاط تمرکز تنش تبدیل شده و شرایط را برای آغاز ترک فراهم میکنند.
3. روانکاری نامناسب
زمانی که فیلم روانکار ضخامت کافی نداشته باشد، تماس فلز با فلز افزایش پیدا میکند.
نتیجه این اتفاق:
افزایش اصطکاک
افزایش دما
افزایش تنشهای سطحی
تسریع خستگی فلز
خواهد بود.
4. نصب نادرست
بسیاری از ترکهای اولیه در زمان نصب ایجاد میشوند.
نمونههایی از خطاهای رایج:
ضربه زدن مستقیم به بلبرینگ
استفاده از ابزار نامناسب
هممحوری نامناسب شفت
انطباق اشتباه با هوزینگ
این خطاها تنشهای پسماندی ایجاد میکنند که بعدها به محل شروع ترک تبدیل میشوند.
5. نقصهای ساخت و عملیات حرارتی
حتی بلبرینگهای باکیفیت نیز ممکن است دارای نواقص بسیار ریز متالورژیکی باشند.
اگر عملیات حرارتی بهدرستی انجام نشده باشد، بخشهایی از فلز ممکن است تردتر از حد مطلوب باشند و در برابر خستگی مقاومت کمتری داشته باشند.
ترک چگونه رشد میکند؟
بزرگترین خطر ترکهای میکروسکوپی این است که معمولاً متوقف نمیشوند.
هر بار که عنصر غلتشی از روی ناحیه آسیبدیده عبور میکند، انرژی جدیدی به نوک ترک وارد میشود.
فرآیند رشد معمولاً شامل سه مرحله است:
مرحله اول: شروع ترک
ترک در ابعاد بسیار کوچک ایجاد میشود.
در این مرحله:
ارتعاش تقریباً طبیعی است
دما تغییر محسوسی ندارد
عملکرد توربین عادی به نظر میرسد
مرحله دوم: رشد تدریجی
با افزایش تعداد چرخههای بارگذاری، طول و عمق ترک بیشتر میشود.
در این وضعیت تنشها در اطراف نوک ترک متمرکز میشوند و نرخ رشد آن افزایش پیدا میکند.

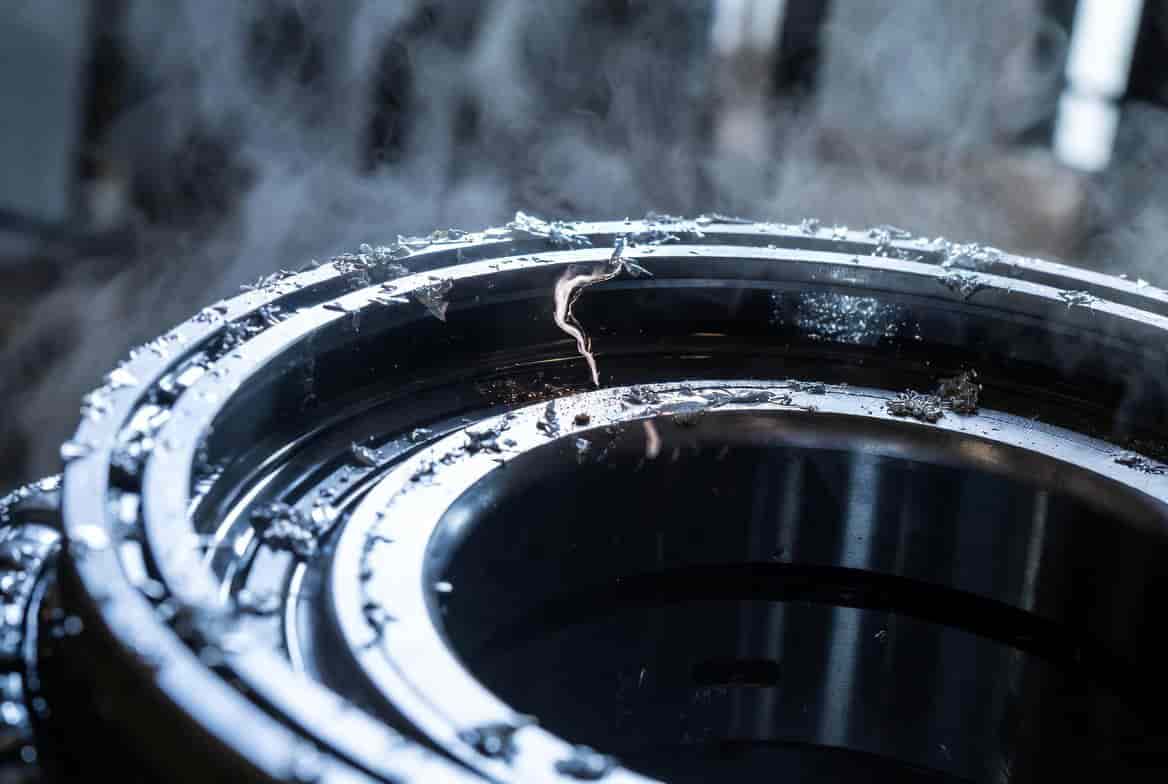

مرحله سوم: Spalling یا پوستهپوسته شدن
پس از رسیدن ترک به سطح، قطعات کوچکی از فلز جدا میشوند، این پدیده که با نام Spalling شناخته میشود، نقطه ورود بلبرینگ به مرحله خرابی جدی است.
سطحی که قبلاً کاملاً صیقلی بوده اکنون دارای فرورفتگی و ناهمواری است، عبور ساچمهها از روی این نواحی ضربههای متوالی ایجاد میکند و خرابی بهسرعت تشدید میشود.
اثر دومینویی خرابی بلبرینگ بر توربین
خرابی بلبرینگ معمولاً به خود بلبرینگ محدود نمیشود.
در عمل، یک زنجیره از آسیبها آغاز میشود.
افزایش ارتعاش
اولین پیامد مهم، افزایش ارتعاش است.
هر بار عبور عنصر غلتشی از روی ناحیه آسیبدیده یک ضربه کوچک ایجاد میکند.
هزاران ضربه در هر دقیقه باعث تولید الگوهای ارتعاشی مشخص میشوند.
افزایش دما
افزایش اصطکاک موجب بالا رفتن دمای یاتاقان میشود.
افزایش دما نیز به نوبه خود باعث:
کاهش کیفیت روانکاری
کاهش ویسکوزیته روغن
افزایش نرخ سایش
خواهد شد.
افزایش لقی داخلی
با ادامه تخریب، ابعاد هندسی بلبرینگ تغییر میکند.
این موضوع باعث افزایش لقی داخلی و کاهش دقت موقعیت روتور میشود.
بیتعادلی و ناپایداری روتور
افزایش لقی باعث میشود محور دیگر دقیقاً در موقعیت طراحیشده قرار نگیرد.
در نتیجه:
ارتعاش افزایش مییابد
تنشهای دینامیکی بیشتر میشود
شرایط تشدید ارتعاش فراهم میشود
آسیب به اجزای مجاور
در این مرحله ممکن است آسیب به بخشهای دیگری نیز گسترش پیدا کند:
شفت
کوپلینگ
آببندها
هوزینگ
پرههای توربین
سیستم روانکاری
بدترین سناریوهای ممکن
اگر خرابی به موقع شناسایی نشود، احتمال وقوع رخدادهای زیر وجود دارد:
قفل شدن بلبرینگ
شکست شفت
تماس روتور و استاتور
تخریب پرهها
آسیب شدید به هوزینگ
خاموشی اضطراری واحد
آتشسوزی ناشی از نشت روغن داغ
در این شرایط هزینه تعمیر ممکن است چندین برابر هزینه اولیه تعویض یک بلبرینگ باشد.
هزینه واقعی یک خرابی بلبرینگ چقدر است؟
بسیاری از مدیران تصور میکنند خرابی بلبرینگ صرفاً به معنای تعویض یک قطعه است.
اما واقعیت بسیار فراتر از این است.
هزینهها معمولاً شامل موارد زیر هستند:
خرید قطعات جایگزین
باز و بسته کردن توربین
نیروی انسانی متخصص
حمل و جابهجایی تجهیزات سنگین
توقف تولید
از دست رفتن درآمد
جریمههای قراردادی
کاهش قابلیت اطمینان تجهیزات
در برخی صنایع، هزینه توقف تولید از هزینه تعمیرات نیز بیشتر است.
چگونه میتوان ترک را قبل از فاجعه تشخیص داد؟
آنالیز ارتعاش
مهمترین ابزار تشخیص زودهنگام خرابی بلبرینگ است.
سیستمهای پایش ارتعاش میتوانند الگوهای مشخص خرابی مانند:
BPFI
BPFO
BSF
FTF
را قبل از وقوع شکست نهایی شناسایی کنند.
پایش دما
افزایش تدریجی دما معمولاً یکی از نخستین هشدارهاست.
ترکیب اطلاعات دما و ارتعاش تصویری دقیق از وضعیت تجهیز ارائه میدهد.
آنالیز روغن
وجود ذرات فلزی در روغن میتواند نشاندهنده شروع سایش یا Spalling باشد.
بررسی روند تغییرات این ذرات اطلاعات ارزشمندی درباره سلامت بلبرینگ فراهم میکند.
بازرسیهای دورهای
بازرسی منظم در زمان توقفهای برنامهریزیشده همچنان یکی از مؤثرترین روشهای پیشگیری از خرابی است.
نقش پایش وضعیت در جلوگیری از خرابیهای میلیون دلاری
امروزه بسیاری از صنایع از سیستمهای Condition Monitoring استفاده میکنند.
هدف این سیستمها آن است که خرابی را قبل از وقوع تشخیص دهند.
مزایای اصلی عبارتاند از:
کاهش توقف ناخواسته
افزایش قابلیت اطمینان تجهیزات
برنامهریزی بهتر تعمیرات
کاهش هزینههای نگهداری
افزایش عمر مفید بلبرینگها
در واقع، سرمایهگذاری روی پایش وضعیت معمولاً بسیار کمتر از هزینه یک خرابی بزرگ است.
جمعبندی
یک ترک میکروسکوپی شاید در ابتدا بیاهمیت به نظر برسد، اما در تجهیزات دوار پیشرفته، همین نقص کوچک میتواند آغازگر زنجیرهای از رویدادهای مخرب باشد. ترک خستگی بهتدریج رشد میکند، به Spalling میرسد، ارتعاش و دما را افزایش میدهد، پایداری روتور را بر هم میزند و در نهایت میتواند به توقف کامل توربین و خسارتهای سنگین مالی منجر شود. به همین دلیل، موفقترین سازمانها تنها زمانی به سراغ بلبرینگ نمیروند که خراب شده باشد؛ بلکه با استفاده از پایش وضعیت، آنالیز ارتعاش، تحلیل روغن، روانکاری صحیح و برنامههای نگهداری پیشگیرانه، خرابی را پیش از وقوع شناسایی میکنند.
در دنیای تجهیزات دوار، تفاوت میان یک تعمیر ساده و یک فاجعه چند میلیون دلاری، اغلب به اندازه همان ترک میکروسکوپی است که در ابتدا دیده نمیشود.
