وقتی صحبت از حرکت روان، کاهش اصطکاک و افزایش عمر مفید دستگاه‌های صنعتی می‌شود، اولین قطعه‌ای که در ذهن مهندسان و متخصصان صنعت نقش می‌بندد، همان بلبرینگ است. شاید ظاهر ساده و اندازه کوچک آن باعث شود در نگاه اول اهمیتش نادیده گرفته شود، اما واقعیت این است که بلبرینگ پایه و اساس عملکرد صدها میلیون دستگاه در سراسر جهان است. از یک موتور کوچک اسباب‌بازی گرفته تا بزرگ‌ترین توربین‌های صنعتی، همگی برای حرکت و پایداری خود به نوعی از بلبرینگ نیاز دارند.


این قطعه حیاتی در صنایع مختلف از جمله خودروسازی، صنایع سنگین، ماشین‌آلات تولیدی، تجهیزات پزشکی، صنایع غذایی و حتی وسایل خانگی حضور دارد. به همین دلیل درک اینکه بلبرینگ چیست، چگونه ساخته می‌شود، چه انواعی دارد و چه اصولی در انتخاب، نگهداری و استفاده درست از آن وجود دارد، برای هر فردی که در حوزه مهندسی، نگهداری تجهیزات یا خرید قطعات صنعتی فعالیت دارد ضروری است.

این مقاله با هدف ارائه یک مرجع جامع، ساختاریافته و خوانا تهیه شده و تلاش شده است بین لحن رسمی و نیمه‌رسمی تعادل مناسبی ایجاد شود تا هم متخصصان و هم خوانندگان عمومی بتوانند با آن ارتباط برقرار کنند.

بلبرینگ چیست و چرا وجود آن ضروری است؟

بلبرینگ یا *Ball Bearing* نوعی یاتاقان غلتشی است که وظیفه اصلی آن کاهش اصطکاک میان اجزای در حال حرکت و تحمل بارهای مختلف در سیستم‌های مکانیکی است. برخلاف یاتاقان‌های ساده که اصطکاک لغزشی ایجاد می‌کنند، بلبرینگ با استفاده از ساچمه‌های کروی اصطکاک را به اصطکاک غلتشی تبدیل می‌کند؛ اصطکاک غلتشی به‌طور طبیعی بسیار کمتر از لغزشی است و همین ویژگی سبب می‌شود تجهیزات با انرژی کمتر، صدای پایین‌تر و عمر طولانی‌تر کار کنند.
اگر بخواهیم ساده‌تر بگوییم، بلبرینگ همان قطعه‌ای است که باعث می‌شود محور‌ها و چرخ‌ها «روان»، «سریع» و «بدون لرزش» بچرخند. در بسیاری از دستگاه‌ها، نبود بلبرینگ باعث توقف کامل عملکرد یا فرسایش شدید قطعات خواهد شد.

*نکته کلیدی*
" وجود بلبرینگ علاوه بر کاهش اصطکاک، نقش مهمی در جلوگیری از لقی و لرزش، افزایش دقت چرخش، کاهش مصرف انرژی و افزایش طول عمر قطعات دارد. بنابراین انتخاب بلبرینگ مناسب، یکی از مهم‌ترین تصمیمات مهندسی است."

بلبرینگ صنعتی از چه اجزایی تشکیل شده است؟

برای درک بهتر عملکرد بلبرینگ صنعتی، باید اجزای اصلی آن را بشناسیم. هرچند بلبرینگ‌ها طراحی‌های متفاوتی دارند، بیشتر آنها از چهار بخش اساسی تشکیل شده‌اند:

رینگ داخلی
رینگ داخلی حلقه‌ای است که معمولاً روی شافت یا محور نصب می‌شود. این قسمت همراه با شافت می‌چرخد و نیروهای اعمال‌شده را به ساچمه‌ها منتقل می‌کند. کیفیت پرداخت سطحی این رینگ نقش تعیین‌کننده‌ای در عمر بلبرینگ دارد.

رینگ بیرونی
این رینگ ثابت بوده و در پوسته یا هوزینگ جاگذاری می‌شود. سطح داخلی آن شیارهایی دارد که مسیر حرکت ساچمه‌ها را مشخص می‌کند. دقت ساخت رینگ بیرونی تأثیر مستقیمی بر پایداری بلبرینگ دارد.

ساچمه‌ها
مهم‌ترین عضو بلبرینگ همین ساچمه‌ها هستند. ساچمه‌ها معمولاً از فولاد کروم، استنلس استیل یا مواد سرامیکی ساخته می‌شوند. تعداد، جنس و دقت کروی بودن آنها در کیفیت نهایی بلبرینگ نقش کلیدی دارد. ساچمه‌های سرامیکی برای سرعت‌های بسیار بالا مناسب هستند.

قفسه
قفسه وظیفه دارد ساچمه‌ها را در فاصله مناسب نگه دارد و مانع برخورد آنها به یکدیگر شود. قفسه می‌تواند از فولاد، برنج یا پلی‌آمید ساخته شود. انتخاب نوع قفسه بر اساس سرعت، دما و کاربرد صورت می‌گیرد.

نکته مهم
کیفیت ساخت این چهار بخش، تعیین‌کننده قیمت و عمر بلبرینگ است. بسیاری از بلبرینگ‌های تقلبی ظاهر مشابهی دارند اما دقت و کیفیت رینگ‌ها و ساچمه‌های آن‌ها با نمونه اصلی قابل مقایسه نیست.

انواع بلبرینگ و کاربرد هر یک در صنعت

وقتی بحث به «کاربرد بلبرینگ» می‌رسد، تنوع بسیار زیاد آن اهمیت پیدا می‌کند. هر نوع بلبرینگ برای شرایط مشخصی طراحی شده و انتخاب صحیح آن باعث افزایش راندمان دستگاه می‌شود.

بلبرینگ شیار عمیق

بلبرینگ شیار عمیق یکی از رایج‌ترین و پراستفاده‌ترین انواع بلبرینگ در صنعت است و دلیل این محبوبیت، ساختار ساده، دوام بالا، سرعت عملکرد مناسب و قابلیت تحمل ترکیبی بار شعاعی و محوری می‌باشد. این بلبرینگ تقریباً در اکثر تجهیزات دوار دیده می‌شود و به نوعی ستون اصلی بسیاری از ماشین‌آلات صنعتی، لوازم خانگی و تجهیزات مکانیکی محسوب می‌شود.


ساختار بلبرینگ شیار عمیق

ساختار این نوع بلبرینگ از چند جزء اصلی تشکیل شده است که هرکدام نقش خاصی در عملکرد دستگاه دارند:

- رینگ داخلی و رینگ خارجی: هر دو رینگ دارای شیار عمیق و منحنی شکل هستند که ساچمه‌ها درون آن به‌صورت دقیق قرار می‌گیرند. عمق شیار بیشتر نسبت به سایر بلبرینگ‌ها باعث می‌شود ساچمه‌ها در جای خود محکم‌تر قرار بگیرند و پایداری بیشتری ایجاد شود.

- ساچمه‌ها (Balls): ساچمه‌های کروی با حرکت غلتشی باعث کاهش اصطکاک بین رینگ‌ها می‌شوند. سخت‌کاری دقیق ساچمه‌ها موجب می‌شود که در سرعت‌های بالا دچار تغییر شکل نشوند.

- قفسه یا نگهدارنده: این بخش ساچمه‌ها را در فاصله مشخص نگه می‌دارد و از برخورد آنها با یکدیگر جلوگیری می‌کند.

- آب‌بند یا شیلد (در نسخه‌های تماس‌دار/بدون تماس): برای جلوگیری از ورود آلودگی و حفظ روانکار، از درپوش‌های فلزی (ZZ) یا لاستیکی (2RS) استفاده می‌شود.

ترکیب این اجزا باعث ایجاد ساختاری دقیق، مقاوم و کم‌اصطکاک می‌شود که در طیف وسیعی از شرایط کاری قابل استفاده است.


عملکرد بلبرینگ شیار عمیق

عملکرد اصلی این نوع بلبرینگ، کاهش اصطکاک بین محور دوار و بدنه ثابت دستگاه است. ساچمه‌ها با غلتیدن داخل شیارهای عمیق، سطح تماس لغزشی را به تماس غلتشی تبدیل می‌کنند. نتیجه این فرآیند:

- افزایش راندمان حرکتی
- کاهش تولید حرارت
- کاهش مصرف انرژی
- پایداری بیشتر در سرعت‌های بالا
- کارکرد نرم و بدون لرزش

به دلیل عمق زیاد شیار، این بلبرینگ توان تحمل هم‌زمان بارهای شعاعی و بارهای محوری سبک تا متوسط را دارد. این ویژگی تفاوت مهم آن با بلبرینگ‌های تخصصی‌تر مانند تماس زاویه‌ای یا کف‌گرد است.

ویژگی‌های مهم بلبرینگ شیار عمیق

- مناسب برای سرعت‌های بالا به دلیل اصطکاک کم
- نصب آسان و سازگاری با طیف وسیعی از دستگاه‌ها
- عملکرد طولانی‌مدت با حداقل نیاز به نگهداری
- امکان استفاده با درپوش‌های آب‌بندی‌شده برای جلوگیری از آلودگی
- قیمت مناسب‌تر نسبت به انواع پیچیده‌تر بلبرینگ
- صدای عملکرد بسیار کم (Low Noise)
- تحمل بار ترکیبی بدون نیاز به تنظیمات پیچیده

این ویژگی‌ها باعث شده است که بلبرینگ شیار عمیق به «استاندارد عمومی بلبرینگ‌ها» معروف شود.

انواع بلبرینگ شیار عمیق

بلبرینگ‌های شیار عمیق بر اساس ساختار و نوع آب‌بندی، به چند دسته تقسیم می‌شوند:

1. مدل‌های بدون آب‌بند (Open Type)
این بلبرینگ‌ها فاقد شیلد یا کاسه‌نمد هستند و برای محیط‌های تمیز یا سیستم‌هایی با روغن‌کاری مرکزی مناسب‌اند.

2. مدل مهر و موم شده با شیلد فلزی (ZZ)
دارای درپوش فلزی برای جلوگیری از ورود گرد و غبار و مناسب برای سرعت‌های بالا.

3. مدل با کاسه‌نمد لاستیکی (2RS)
جلوگیری قوی از ورود آلودگی و حفظ گریس داخلی، مناسب محیط‌های صنعتی و پرگردوغبار.

4. مدل شیار عمیق با شیار ساچمه‌خور (Snap Ring)
دارای شیار روی رینگ خارجی برای نصب ساده‌تر در محفظه‌های محدود.

5. بلبرینگ شیار عمیق استیل ضدزنگ
برای محیط‌های خورنده، صنایع غذایی و آبکاری مناسب است.

کاربردهای بلبرینگ شیار عمیق

بلبرینگ شیار عمیق تقریباً در تمام صنایع حضور دارد، به همین دلیل به آن بلبرینگ همه‌کاره نیز گفته می‌شود. برخی از کاربردهای اصلی آن عبارت‌اند از:

- موتورهای الکتریکی: از قبیل الکتروموتورهای صنعتی و خانگی

- پمپ‌ها و کمپرسورها

- گیربکس‌های سبک و متوسط

- صنایع خودرو: دینام، پمپ آب، کولر خودرو

- لوازم خانگی: ماشین لباسشویی، جاروبرقی، کولر آبی و یخچال

- ماشین‌آلات کشاورزی

- تجهیزات صنعتی سبک

- فن‌ها و بلوورهای تهویه

- ماشین‌آلات CNC و تجهیزات تولیدی

این سطح گسترده کاربرد، نشان‌دهنده انعطاف‌پذیری بالا و قابلیت اطمینان این نوع بلبرینگ است.

همچنین بخوانید: راهنمای خرید بلبرینگ اصل + روش‌های تشخیص بلبرینگ اورجینال

بلبرینگ تماس زاویه‌ای

بلبرینگ تماس زاویه‌ای یکی از تخصصی‌ترین و مهندسی‌ترین انواع بلبرینگ‌های غلتشی است که به طور خاص برای تحمل بارهای ترکیبی (شعاعی و محوری) با اولویت بالا بر بار محوری طراحی شده است. وجه تمایز اصلی این بلبرینگ با شیار عمیق، زاویه تماس بین ساچمه‌ها و رینگ‌ها است که مستقیماً کارایی آن را در برابر نیروهای فشاری محوری تعیین می‌کند.

ساختار و زاویه تماس منحصر به فرد

ساختار بلبرینگ تماس زاویه‌ای شبیه به شیار عمیق است، اما با یک تفاوت حیاتی در طراحی رینگ‌ها:

شیار رینگ‌ها: در این بلبرینگ، شیار ساچمه‌ها در رینگ داخلی و خارجی با یک زاویه ثابت نسبت به محور بلبرینگ تعبیه شده است. این زاویه معمولاً بین 15 تا 40 درجه متغیر است.
انتقال نیرو: این زاویه سبب می‌شود که نیروی محوری وارد شده به بلبرینگ مستقیماً توسط ساچمه‌ها به رینگ مقابل منتقل شود، نه اینکه فقط رینگ‌ها را در شیار خود نگه دارد.


نکته کلیدی: هرچه زاویه تماس بزرگتر باشد، بلبرینگ توانایی بیشتری در تحمل بار محوری دارد، اما هم‌زمان از توانایی آن در تحمل بار شعاعی کاسته می‌شود. این ویژگی اصلی در انتخاب این بلبرینگ است.

عملکرد اصلی و تحمل بار ترکیبی

عملکرد بلبرینگ تماس زاویه‌ای بر اساس دو فاکتور اساسی استوار است:

1. تحمل بار شعاعی (Radial Load): مانند سایر بلبرینگ‌ها، این نوع نیز قادر به تحمل نیروهای عمود بر محور دوران است.

2. تحمل بار محوری (Axial Load): این مهم‌ترین قابلیت آن‌هاست. به دلیل زاویه تماس، نیروی محوری مستقیماً از طریق ساچمه‌ها به شفت یا پوسته منتقل می‌شود.


پیکربندی‌های دوگانه (Duplex Arrangements)

یکی از مزایای بزرگ بلبرینگ‌های تماس زاویه‌ای، امکان نصب آن‌ها به صورت دوتایی (Duplex) برای افزایش سختی سیستم و تعادل بار است. این پیکربندی‌ها شامل موارد زیر هستند:

* پشت به پشت (DB - Back-to-Back): برای تحمل بارهای محوری سنگین در هر دو جهت و افزایش سختی محوری (به ویژه در گیربکس‌ها).

* رو به رو (DF - Face-to-Face): برای تحمل بارهای محوری در یک جهت با سفتی اولیه مناسب.

* جفت شده (DT - Tandem): برای افزایش ظرفیت تحمل بار محوری در یک جهت.


انواع اصلی بلبرینگ تماس زاویه‌ای

بر اساس زاویه تماس، ساختار قفسه و نحوه استفاده، این بلبرینگ‌ها دسته‌بندی می‌شوند:

1. تک ردیفه (Single Row)
این رایج‌ترین نوع است که فقط می‌تواند بار محوری را در یک جهت تحمل کند. برای جبران بار محوری مخالف، معمولاً باید با یک بلبرینگ دیگر جفت شود.

2. دو ردیفه (Double Row)
این بلبرینگ‌ها ساختاری مشابه دو بلبرینگ تک‌ردیفه دارند که پشت به پشت یا رو به رو به هم متصل شده‌اند و می‌توانند بارهای محوری را در هر دو جهت تحمل کنند. این نوع جایگزین مناسبی برای استفاده از دو بلبرینگ تکی است.

3. بلبرینگ تماس زاویه‌ای با پرکننده ساچمه (High Capacity)
این مدل‌ها دارای تعداد ساچمه‌های بیشتری نسبت به طراحی استاندارد هستند و فضای بیشتری در شیار برای ساچمه‌های بیشتر در نظر گرفته شده است. این امر ظرفیت تحمل بار شعاعی و محوری را به شدت افزایش می‌دهد، اما معمولاً سرعت عملیاتی آن‌ها کمی کاهش می‌یابد.

کاربردهای تخصصی بلبرینگ تماس زاویه‌ای

از آنجا که این بلبرینگ‌ها توانایی تحمل بارهای محوری بالا را دارند، در کاربردهای زیر نقش حیاتی ایفا می‌کنند:

- گیربکس‌های صنعتی و خودرویی: به ویژه در خروجی‌های با فشار محوری بالا.
- پمپ‌های سانتریفیوژ: جایی که فشار سیال نیروی محوری قابل توجهی به شفت وارد می‌کند.
- ماشین‌آلات تراش و فرز (CNC): برای حفظ دقت موقعیت‌یابی و سختی اسپیندل در برابر نیروهای برشی.
- ژنراتورها و توربین‌ها: در قسمت‌هایی که نیروهای محوری قابل توجهی وجود دارد.
- موتورهای الکتریکی پرقدرت: که تحت بارهای ناگهانی قرار می‌گیرند.

بلبرینگ خودتنظیم


بلبرینگ خود تنظیم یکی از انواع خاص و کاربردی بلبرینگ‌های صنعتی است که برای حل یکی از مشکلات رایج در سیستم‌های مکانیکی طراحی شده است: ناهمراستایی شفت و محفظه. در بسیاری از ماشین‌آلات صنعتی، به دلایل مختلفی مانند خطای نصب، انحراف شفت، یا تغییر شکل سازه در حین کار، محور شفت کاملاً در یک راستا با نشیمنگاه بلبرینگ قرار نمی‌گیرد. در چنین شرایطی استفاده از بلبرینگ‌های معمولی می‌تواند باعث افزایش اصطکاک، لرزش و حتی خرابی سریع قطعه شود.

بلبرینگ خود تنظیم با طراحی ویژه خود قادر است این عدم هم‌راستایی را تا حد مشخصی جبران کند و بدون ایجاد فشار اضافی به کار خود ادامه دهد. همین ویژگی باعث شده است که این نوع بلبرینگ در بسیاری از ماشین‌آلات صنعتی و تجهیزات انتقال قدرت به عنوان یک گزینه قابل اعتماد شناخته شود.


ساختار بلبرینگ خود تنظیم

ساختار این بلبرینگ تفاوت مهمی با بسیاری از بلبرینگ‌های رایج دارد. در این نوع بلبرینگ، دو ردیف ساچمه در داخل یک رینگ خارجی با شیار کروی (Sphere-shaped raceway) قرار گرفته‌اند. این طراحی کروی باعث می‌شود که رینگ داخلی بتواند کمی نسبت به رینگ خارجی زاویه بگیرد و همچنان عملکرد روان خود را حفظ کند.

اجزای اصلی بلبرینگ خود تنظیم عبارت‌اند از:

- رینگ داخلی (Inner Ring) که روی شفت نصب می‌شود
- رینگ خارجی (Outer Ring) با شیار کروی که امکان تنظیم زاویه را فراهم می‌کند
- دو ردیف ساچمه (Ball Rows) که بار را منتقل می‌کنند
- قفسه یا کیج (Cage) که ساچمه‌ها را در موقعیت مناسب نگه می‌دارد

وجود دو ردیف ساچمه باعث می‌شود این بلبرینگ بتواند بارهای شعاعی را به‌خوبی تحمل کند و در عین حال تا حدی در برابر بارهای محوری نیز مقاومت داشته باشد.

نحوه عملکرد بلبرینگ خود تنظیم

ویژگی اصلی این بلبرینگ در قابلیت تنظیم خودکار زاویه شفت نهفته است. زمانی که شفت نسبت به محفظه کمی کج یا منحرف شود، ساچمه‌ها در شیار کروی رینگ خارجی حرکت کرده و موقعیت خود را با شرایط جدید تطبیق می‌دهند.

به بیان ساده‌تر، این بلبرینگ اجازه می‌دهد که محور دوران تا چند درجه از حالت ایده‌آل منحرف شود، بدون اینکه عملکرد سیستم مختل گردد. همین موضوع باعث می‌شود:

- تنش روی شفت کاهش پیدا کند
- لرزش و صدای دستگاه کمتر شود
- عمر بلبرینگ افزایش یابد

در بسیاری از کاربردها این ویژگی می‌تواند تفاوت قابل توجهی در طول عمر تجهیزات ایجاد کند.


مزایای استفاده از بلبرینگ خود تنظیم

استفاده از بلبرینگ‌های خود تنظیم در سیستم‌های مکانیکی مزایای متعددی دارد که باعث شده در صنایع مختلف مورد توجه قرار بگیرند.

یکی از مهم‌ترین مزایا تحمل ناهمراستایی شفت است. در شرایطی که نصب دقیق قطعات دشوار باشد یا شفت تحت بار خمشی قرار بگیرد، این بلبرینگ می‌تواند بدون ایجاد مشکل به کار خود ادامه دهد.

از دیگر مزایای مهم می‌توان به موارد زیر اشاره کرد:

- کاهش اصطکاک و سایش در شرایط ناهمراستایی
- عملکرد نرم و روان در سرعت‌های بالا
- کاهش لرزش و صدای سیستم
- افزایش عمر مفید قطعات مکانیکی
- نیاز کمتر به تنظیمات دقیق در هنگام نصب

این ویژگی‌ها باعث می‌شوند بلبرینگ‌های خود تنظیم برای ماشین‌آلاتی که در شرایط کاری سخت یا متغیر فعالیت می‌کنند بسیار مناسب باشند.

کاربرد بلبرینگ خود تنظیم در صنعت

به دلیل طراحی خاص و قابلیت جبران خطای هم‌راستایی، این نوع بلبرینگ در طیف گسترده‌ای از تجهیزات صنعتی استفاده می‌شود. به‌ویژه در ماشین‌آلاتی که شفت‌های بلند یا بارهای متغیر دارند، استفاده از بلبرینگ خود تنظیم می‌تواند از بسیاری از مشکلات مکانیکی جلوگیری کند.

برخی از کاربردهای رایج این بلبرینگ عبارت‌اند از:

- ماشین‌آلات کشاورزی
- سیستم‌های انتقال قدرت
- فن‌ها و هواکش‌های صنعتی
- تجهیزات نساجی
- نوار نقاله‌ها
- ماشین‌آلات بسته‌بندی
- دستگاه‌های معدنی و صنعتی

در این تجهیزات معمولاً شرایط کاری باعث می‌شود که شفت‌ها کاملاً در یک راستا قرار نگیرند، بنابراین استفاده از بلبرینگ خود تنظیم انتخابی منطقی و کاربردی است.

تفاوت بلبرینگ خود تنظیم با بلبرینگ شیار عمیق

بلبرینگ شیار عمیق یکی از رایج‌ترین انواع بلبرینگ است، اما نسبت به ناهمراستایی حساسیت بیشتری دارد. اگر شفت یا محفظه دچار انحراف شود، این نوع بلبرینگ به سرعت دچار سایش یا خرابی می‌شود.

در مقابل، بلبرینگ خود تنظیم با داشتن شیار کروی در رینگ خارجی می‌تواند این انحراف را جبران کند و عملکرد پایدار خود را حفظ نماید.

البته باید توجه داشت که ظرفیت تحمل بار شعاعی در بلبرینگ‌های شیار عمیق معمولاً بیشتر است، در حالی که بلبرینگ‌های خود تنظیم برای شرایطی طراحی شده‌اند که انعطاف در هم‌راستایی اهمیت بیشتری دارد.


نکات مهم در انتخاب بلبرینگ خود تنظیم

انتخاب صحیح بلبرینگ نقش مهمی در عملکرد و طول عمر تجهیزات دارد. هنگام انتخاب بلبرینگ خود تنظیم باید چند عامل مهم در نظر گرفته شود.
ابتدا باید میزان بار شعاعی و محوری وارد بر بلبرینگ مشخص شود. این نوع بلبرینگ بیشتر برای بارهای شعاعی طراحی شده است و برای بارهای محوری بسیار سنگین مناسب نیست.

عامل مهم دیگر سرعت چرخش شفت است. اگر سیستم با سرعت بالا کار می‌کند، باید بلبرینگی انتخاب شود که برای آن سرعت طراحی شده باشد.
همچنین شرایط محیطی مانند:

- دمای محیط
- میزان آلودگی و گرد و غبار
- رطوبت
- نوع روانکار                                                         می‌تواند در انتخاب نوع بلبرینگ تأثیر زیادی داشته باشد.



بلبرینگ کف‌گرد

بلبرینگ کف گرد (Thrust Ball Bearing) یکی از انواع مهم بلبرینگ‌های صنعتی است که به طور ویژه برای تحمل بارهای محوری طراحی شده است. در بسیاری از سیستم‌های مکانیکی، نیروهایی وجود دارند که در امتداد محور شفت وارد می‌شوند؛ این نیروها که به آن‌ها بار محوری یا Axial Load گفته می‌شود، اگر به درستی مهار نشوند می‌توانند باعث سایش قطعات، کاهش راندمان و حتی خرابی کامل تجهیزات شوند.

بلبرینگ کف گرد با ساختار خاص خود این نیروها را جذب و توزیع می‌کند و اجازه می‌دهد شفت در جهت محوری با کمترین اصطکاک حرکت کند. به همین دلیل این نوع بلبرینگ در تجهیزاتی که فشار محوری قابل توجهی دارند، نقش بسیار مهمی در افزایش عمر و پایداری سیستم ایفا می‌کند.

ساختار بلبرینگ کف گرد

ساختار بلبرینگ کف گرد نسبت به بسیاری از بلبرینگ‌های دیگر ساده‌تر است، اما طراحی آن به گونه‌ای انجام شده که بتواند بارهای محوری را به شکل مؤثر تحمل کند. این بلبرینگ معمولاً از سه بخش اصلی تشکیل می‌شود:

- واشر شفت (Shaft Washer)
این بخش روی شفت نصب می‌شود و همراه با آن می‌چرخد.

- واشر محفظه (Housing Washer)
این قطعه در داخل محفظه یا نشیمنگاه قرار می‌گیرد و ثابت می‌ماند.

- مجموعه ساچمه و قفسه (Ball and Cage Assembly)
ساچمه‌ها درون قفسه قرار دارند و بین دو واشر حرکت می‌کنند تا اصطکاک را به حداقل برسانند.

زمانی که نیروی محوری به شفت وارد می‌شود، این نیرو از طریق ساچمه‌ها بین دو واشر توزیع شده و از تماس مستقیم قطعات جلوگیری می‌شود. نتیجه این فرآیند، حرکت نرم‌تر و کاهش استهلاک قطعات است.


نحوه عملکرد بلبرینگ کف گرد

عملکرد این نوع بلبرینگ بر اساس انتقال بار در راستای محور شفت طراحی شده است. زمانی که شفت تحت فشار محوری قرار می‌گیرد، ساچمه‌ها در مسیر مشخصی بین دو واشر حرکت کرده و نیروی وارد شده را پخش می‌کنند.

در واقع این بلبرینگ‌ها برای شرایطی طراحی شده‌اند که:

- نیروی اصلی در راستای محور وارد شود
- حرکت دورانی شفت نیاز به اصطکاک کم داشته باشد
- قطعات در برابر فشار محوری محافظت شوند

نکته مهم این است که بلبرینگ‌های کف گرد معمولاً برای تحمل بارهای شعاعی مناسب نیستند و در صورتی که چنین بارهایی به آن‌ها وارد شود، ممکن است عمر مفیدشان کاهش یابد.


انواع بلبرینگ کف گرد

بلبرینگ‌های کف گرد بر اساس نوع طراحی و نحوه تحمل بار به چند دسته تقسیم می‌شوند. هر کدام از این مدل‌ها برای شرایط کاری خاصی مناسب هستند.

بلبرینگ کف گرد یک‌طرفه
این نوع بلبرینگ فقط می‌تواند بار محوری را در یک جهت تحمل کند. معمولاً در سیستم‌هایی استفاده می‌شود که فشار محوری تنها از یک سمت به شفت وارد می‌شود.

بلبرینگ کف گرد دوطرفه
در این مدل طراحی به گونه‌ای است که بلبرینگ می‌تواند بار محوری را از هر دو جهت تحمل کند. در این نوع بلبرینگ معمولاً یک واشر مرکزی و دو مجموعه ساچمه وجود دارد.

بلبرینگ کف گرد با نشیمنگاه کروی
در برخی کاربردها ممکن است محفظه بلبرینگ کمی زاویه داشته باشد. در این حالت از مدل‌هایی استفاده می‌شود که دارای نشیمنگاه کروی هستند و می‌توانند مقدار محدودی ناهمراستایی را جبران کنند.


مزایای استفاده از بلبرینگ کف گرد

استفاده از بلبرینگ کف گرد در بسیاری از ماشین‌آلات باعث بهبود عملکرد سیستم می‌شود. طراحی ساده و عملکرد مؤثر این بلبرینگ‌ها باعث شده در صنایع مختلف کاربرد گسترده‌ای داشته باشند.

از مهم‌ترین مزایای این بلبرینگ می‌توان به موارد زیر اشاره کرد:

- تحمل مناسب بارهای محوری
- کاهش اصطکاک در حرکت دورانی شفت
- افزایش طول عمر قطعات مکانیکی
- عملکرد نرم و پایدار در سرعت‌های متوسط
- نصب و نگهداری نسبتاً ساده

به همین دلیل در بسیاری از سیستم‌های انتقال قدرت که فشار محوری وجود دارد، استفاده از این نوع بلبرینگ بسیار رایج است.


کاربرد بلبرینگ کف گرد در صنعت

بلبرینگ‌های کف گرد در طیف وسیعی از ماشین‌آلات و تجهیزات صنعتی مورد استفاده قرار می‌گیرند. هر جا که شفت تحت فشار محوری قرار داشته باشد، احتمال استفاده از این بلبرینگ وجود دارد.

برخی از کاربردهای رایج آن شامل موارد زیر است:

- جعبه‌دنده‌ها و گیربکس‌های صنعتی
- ماشین‌آلات کشاورزی
- پمپ‌ها و کمپرسورها
- تجهیزات انتقال قدرت
- ماشین‌آلات سنگین صنعتی
- میزهای گردان و دستگاه‌های تراش

در این کاربردها، بلبرینگ کف گرد با توزیع یکنواخت بار محوری از آسیب دیدن قطعات جلوگیری می‌کند و باعث افزایش دوام سیستم می‌شود.

نکات مهم در انتخاب بلبرینگ کف گرد

برای انتخاب صحیح بلبرینگ کف گرد باید شرایط کاری سیستم به دقت بررسی شود. یکی از مهم‌ترین عوامل میزان بار محوری وارد بر بلبرینگ است. اگر بار از دو جهت وارد شود، باید از مدل دوطرفه استفاده کرد.

همچنین عواملی مانند سرعت چرخش، دمای محیط، نوع روانکار و شرایط کاری نیز در انتخاب بلبرینگ مناسب تأثیرگذار هستند. انتخاب نادرست می‌تواند باعث افزایش اصطکاک، داغ شدن بلبرینگ و کاهش عمر مفید آن شود.

به همین دلیل در طراحی بسیاری از تجهیزات صنعتی، مهندسان ابتدا نوع بار وارد بر شفت را بررسی کرده و سپس مناسب‌ترین نوع بلبرینگ را انتخاب می‌کنند.



چگونه بلبرینگ مناسب انتخاب کنیم؟

انتخاب بلبرینگ مناسب یکی از مهم‌ترین تصمیم‌های مهندسی است، زیرا کوچک‌ترین خطا در انتخاب می‌تواند منجر به خرابی زودهنگام دستگاه، توقف خط تولید و هزینه‌های تعمیراتی سنگین شود.


همچنین بخوانید: بلبرینگ آلمانی بهتر است یا ژاپنی؟ و اصلاً بلبرینگ چینی ارزش خرید دارد یا نه؟

در هنگام انتخاب بلبرینگ باید ابتدا نوع بار را مشخص کرد. اگر بار عمدتاً شعاعی باشد، انواع شیار عمیق بهترین انتخاب هستند. اما وقتی بار محوری به مقدار قابل توجه وارد می‌شود، استفاده از بلبرینگ‌های تماس زاویه‌ای یا کف‌گرد ضروری است. سرعت چرخش نیز اهمیت زیادی دارد؛ بلبرینگ‌هایی با قفسه پلی‌آمیدی و ساچمه سرامیکی برای سرعت‌های بالا مناسب‌ترند. شرایط محیطی نیز فاکتور مهمی است. محیط‌های مرطوب، آلوده یا با دمای بالا نیازمند بلبرینگ‌های استنلس استیل یا دارای درزگیر هستند.

همچنین انتخاب لقی داخلی بسیار مهم است. لقی C3 برای محیط‌های گرم و سرعت بالا مناسب است در حالی که لقی معمولی برای شرایط استاندارد پیشنهاد می‌شود.


استانداردهای بلبرینگ
یکی از موضوعات مهم هنگام خرید بلبرینگ صنعتی، شناخت استانداردهای جهانی است. استاندارد ISO برای ابعاد و کیفیت بلبرینگ‌ها به‌عنوان مرجع اصلی استفاده می‌شود. استاندارد ABEC نیز دقت ساخت رینگ‌ها و ساچمه‌ها را مشخص می‌کند. برای مثال، بلبرینگ با استاندارد ABEC 5 یا ABEC 7 دقت بسیار بالایی دارد و برای ابزارهای دقیق مناسب است.

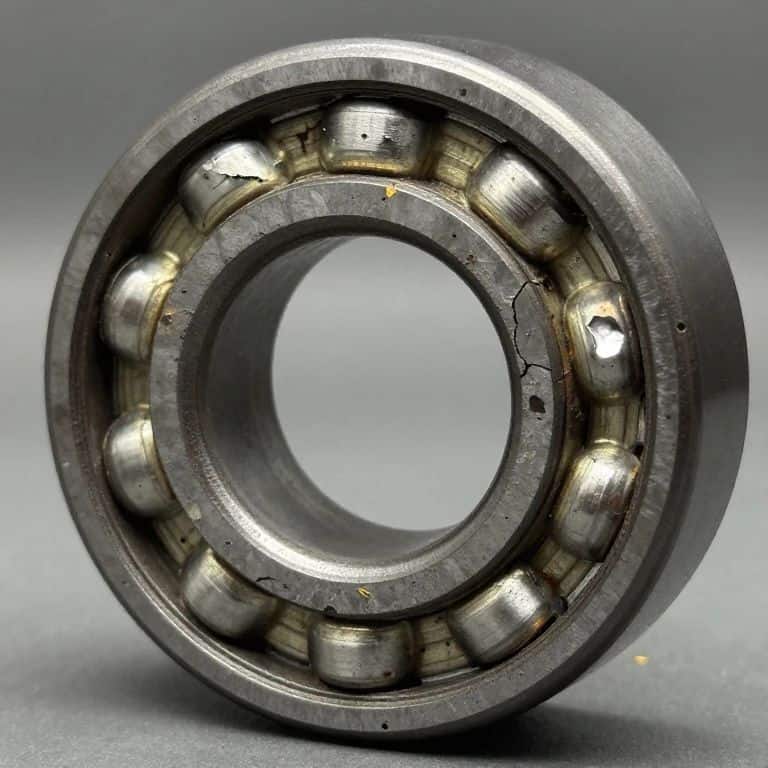

دلایل اصلی خرابی بلبرینگ

خرابی بلبرینگ موضوعی است که در صنایع مختلف بسیار مشاهده می‌شود. بیش از نیمی از خرابی‌ها ناشی از روانکاری نامناسب است. گریس‌کاری بیش از حد باعث افزایش دما و فشار داخلی می‌شود، در حالی که روانکاری کم نیز اصطکاک و سایش را افزایش می‌دهد. آلودگی محیطی، ورود ذرات گردوغبار، نصب اشتباه، بار بیش از حد و انتخاب بلبرینگ نامناسب نیز از دلایل مهم خرابی محسوب می‌شوند.

همچنین بخوانید: ۱۰ دلیل اصلی خرابی زودرس بلبرینگ و روش‌های جلوگیری

روانکاری و نگهداری صحیح

روانکاری مناسب عمر بلبرینگ را چند برابر افزایش می‌دهد. معمولاً توصیه می‌شود تنها ۲۰ تا ۳۰ درصد فضای داخلی بلبرینگ از گریس پر شود. گریس‌های پایه لیتیم یا پلی‌یوریا برای بسیاری از کاربردها مناسبند. در سیستم‌های با سرعت بسیار زیاد، استفاده از روغن گردش‌پذیر پیشنهاد می‌شود. نگهداری دوره‌ای و بررسی دمای عملیاتی، لرزش‌ها و صداها می‌تواند از خرابی ناگهانی جلوگیری کند. یکی از دلایل بیش از حد داغ شدن بلبرینگ کمبود یا زیاده روی در گریس کاری می باشد در این بلاگ می توانید بیشتر در این رابطه اطلاعات کسب نمایید.


راهکارهای تشخیص بلبرینگ اصلی از تقلبی

بازار بلبرینگ صنعتی به‌خاطر تنوع برندها و گستردگی مصرف، یکی از بازارهای مستعد کالای تقلبی است. تشخیص بلبرینگ اصلی از تقلبی همیشه کار آسانی نیست، اما دقت در بسته‌بندی، کیفیت حکاکی روی رینگ‌ها، نرمی و یکنواختی چرخش و خرید از فروشندگان معتبر می‌تواند ریسک خرید را کاهش دهد. پیش تر در مقاله ای به تفصیل درباره این موضوع صحبت کرده ایم می توانید از این قسمت آنرا مطالعه فرمایید.


بهترین برندهای بلبرینگ

برندهای معتبری مانند SKF، NTN، NSK، KOYO، NACHI و FAG در جهان شناخته شده و به‌عنوان برندهای حرفه‌ای و قابل اعتماد در صنعت به حساب می‌آیند. در این قسمت برند های معتبر معرفی شده اند


جمع‌بندی

در این مقاله تلاش شد به شکلی کامل، روان و در عین حال حرفه‌ای توضیح داده شود که بلبرینگ چیست، چه انواعی دارد، ساختار آن چگونه است، در صنعت چگونه انتخاب می‌شود، چرا خراب می‌شود و چگونه می‌توان از نمونه اصل و تقلبی آن را تشخیص داد. بلبرینگ صنعتی یکی از کلیدی‌ترین قطعات حرکت در ماشین‌آلات است و شناخت درست آن به معنای افزایش عمر دستگاه‌ها و کاهش هزینه تعمیرات است.

سوالات متداول (FAQ)

بلبرینگ چگونه باعث کاهش اصطکاک می‌شود؟
بلبرینگ با استفاده از ساچمه‌های کروی بین دو رینگ فلزی، تماس لغزشی را به تماس غلتشی تبدیل می‌کند. این تغییر باعث کاهش چشمگیر اصطکاک، کاهش تولید حرارت و افزایش راندمان سیستم‌های مکانیکی می‌شود.

مهم‌ترین کاربرد بلبرینگ در صنعت چیست؟
مهم‌ترین کاربرد بلبرینگ در صنعت ایجاد حرکت روان و دقیق در محورهای دوار است. از جمله کاربردهای رایج آن می‌توان به موتورهای الکتریکی، گیربکس‌ها، پمپ‌ها، کمپرسورها و ماشین‌آلات صنعتی اشاره کرد.

بلبرینگ شیار عمیق چه ویژگی‌هایی دارد؟
بلبرینگ شیار عمیق رایج‌ترین نوع بلبرینگ است که توانایی تحمل بارهای شعاعی و مقدار کمی بار محوری را دارد. این نوع بلبرینگ برای سرعت‌های بالا مناسب بوده و در الکتروموتورها و لوازم خانگی کاربرد فراوانی دارد.

بلبرینگ صنعتی در چه صنایعی استفاده می‌شود؟
بلبرینگ صنعتی در صنایع متعددی مانند خودروسازی، فولاد، نفت و گاز، صنایع غذایی، معادن، ماشین‌آلات کشاورزی و تجهیزات تولیدی مورد استفاده قرار می‌گیرد.

تفاوت بلبرینگ و رولبرینگ چیست؟
بلبرینگ از ساچمه‌های کروی برای کاهش اصطکاک استفاده می‌کند، در حالی که رولبرینگ دارای غلتک‌های استوانه‌ای است. رولبرینگ‌ها معمولاً برای تحمل بارهای سنگین‌تر مناسب‌تر هستند.

عمر مفید بلبرینگ چقدر است؟
عمر مفید بلبرینگ به عوامل مختلفی مانند کیفیت ساخت، شرایط کاری، میزان بار، سرعت چرخش و نوع روانکاری بستگی دارد. در شرایط مناسب، برخی بلبرینگ‌ها می‌توانند سال‌ها بدون مشکل کار کنند.

آیا بلبرینگ نیاز به نگهداری دارد؟
بله، نگهداری صحیح شامل روانکاری مناسب، جلوگیری از ورود آلودگی، نصب صحیح و بررسی دوره‌ای می‌تواند عمر بلبرینگ را به‌طور قابل توجهی افزایش دهد.

چه عواملی باعث افزایش عمر بلبرینگ می‌شوند؟
استفاده از روانکار مناسب، نصب صحیح، انتخاب بلبرینگ متناسب با بار و سرعت، و جلوگیری از آلودگی محیطی از مهم‌ترین عوامل افزایش عمر بلبرینگ هستند.

آیا بلبرینگ در دماهای بالا قابل استفاده است؟
بله، برخی بلبرینگ‌ها با مواد و گریس‌های مقاوم در برابر حرارت طراحی شده‌اند و می‌توانند در دماهای بالا نیز عملکرد مناسبی داشته باشند.

بلبرینگ ضد زنگ چیست؟
بلبرینگ ضد زنگ معمولاً از استنلس استیل ساخته می‌شود و برای محیط‌های مرطوب، صنایع غذایی و محیط‌های خورنده مناسب است.

چرا بلبرینگ صدا می‌دهد؟
صدای غیرعادی بلبرینگ معمولاً به دلیل خرابی ساچمه‌ها، کمبود روانکار، ورود آلودگی یا نصب نادرست ایجاد می‌شود.

بهترین روش روانکاری بلبرینگ چیست؟
بهترین روش روانکاری بستگی به نوع کاربرد دارد. در بسیاری از موارد استفاده از گریس صنعتی مناسب توصیه می‌شود، در حالی که برای سرعت‌های بالا روغن‌کاری بهتر است.

آیا می‌توان بلبرینگ خراب را تعمیر کرد؟
در بیشتر موارد بلبرینگ‌های خراب قابل تعمیر نیستند و تعویض آن‌ها گزینه بهتری محسوب می‌شود، زیرا خرابی ساچمه‌ها و رینگ‌ها قابل بازسازی دقیق نیست.

چرا انتخاب بلبرینگ مناسب مهم است؟
انتخاب صحیح بلبرینگ باعث افزایش راندمان دستگاه، کاهش مصرف انرژی، جلوگیری از خرابی زودرس و کاهش هزینه‌های تعمیرات می‌شود.

بلبرینگ با کیفیت چه ویژگی‌هایی دارد؟
بلبرینگ با کیفیت دارای سطح صیقلی دقیق، حرکت نرم و یکنواخت، صدای کم، تحمل بار مناسب و استانداردهای تولید معتبر است.
