بلبرینگها از حیاتیترین قطعات در ماشینآلات صنعتی، خودرویی و خطوط تولید به شمار میروند. عملکرد نرم، کاهش اصطکاک، افزایش سرعت و تحمل بار از مهمترین وظایف آنهاست. با این حال، آمارهای صنعتی نشان میدهد که بیش از ۶۰ درصد خرابیهای بلبرینگها قابل پیشگیری هستند و معمولاً بهخاطر عوامل ساده اما نادیدهگرفتهشده اتفاق میافتند. اقدامات ساده ای که از ضرر های مالی و جانی احتمالی می توانید جلوگیری کنید.
در این مقاله بهصورت کامل و تخصصی، ۱۰ دلیل اصلی خرابی زودرس بلبرینگ را بررسی میکنیم و برای هر مورد، راهکارهای عملی و قابل اجرا ارائه میدهیم.
1) روانکاری نامناسب یا کمبود گریس
روانکاری اشتباه یکی از رایجترین علل خرابی بلبرینگ است. این مشکل میتواند در سه حالت رخ دهد:
الف) کمبود گریس
وقتی گریس کافی نباشد، ساچمهها و رینگها با فلز خشک در تماساند. این شرایط باعث افزایش شدید دما و ایجاد خراش، پوستهریزی و نهایتاً شکست بلبرینگ میشود.
* توجه: استفاده بیش از حد از گریس در هنگام روانکاری بلبرینگ هم، می تواند باعث خرابی شود. گیرپاچ شدن از نتایج این اشتباه خواهد بود.
ب) زیاد بودن گریس
گریس بیش از حد باعث افزایش اصطکاک داخلی و بالا رفتن دما میشود و گریس آن از دوطرف لبه بلبرینگ خارج خوهاد شد. در نهایت گریس میسوزد و کیفیت روانکاری از بین میرود.
توصیه می شود عملیات روانکاری توسط افراد ماهر و متخصص انجام شود.
ج) استفاده از گریس غیر استاندارد
گریس نامناسب میتواند باعث اکسید شدن بلبرینگ، خشک شدن سریع و کاهش عمر کاری شود. برند های معتبر گریس عبارت اند از :
- برند SKF ساخت کشور سوئد
- برند FAG ساخت کشور آلمان
- برند MOLYKOTE ساخت کشور ترکیه
- برند KLUBER ساخت کشور آلمان
راهکارها
• انتخاب گریس با استاندارد NLGI مناسب
• استفاده از گریس مخصوص سرعت بالا یا بار زیاد
• تزریق گریس طبق تعداد ساعت کار دستگاه
• جلوگیری از مخلوط شدن دو نوع گریس متفاوت
همچنین بخوانید : گریس چیست و چگونه گریس مناسب انتخاب کنیم؟
2) ورود آلودگیها (گردوغبار، رطوبت، ذرات فلزی)
وجود ذرات خارجی در داخل بلبرینگ باعث ایجاد حفره، سایش زیاد و اختلال در حرکت ساچمهها میشود. در محیطهای صنعتی مانند سیمان، فولاد، چوببری و صنایع غذایی این مشکل بسیار رایج است. به همین منظور در این شرایط از آب بند یا واشر 2rs می توان کمک گرفت.
نشانههای خرابی ناشی از آلودگی
- صدای غیرعادی
- لرزش
- افزایش حرارت
- مشاهده لکههای نقطهای روی رینگ
راهکارها
- استفاده از سیلینگ (آببند) مناسب
- نصب فیلتر و محافظ گردوغبار
- اطمینان از بسته بودن درپوشها
- تمیز نگهداشتن محل نصب هنگام مونتاژ
3) بارگذاری بیش از حد استاندارد
هر بلبرینگ برای یک مقدار بار شعاعی و محوری مشخص طراحی شده است. اعمال بار بیش از حد باعث لهشدگی ساچمهها و ایجاد خطوط فشار روی رینگ میشود. بار دینامیکی و استاتیکی قابل تحمل برای هر بلبرینگ در کاتالوگ سازنده آن تعیین شده است. در صورت فشار بیش از حد به بلبرینگ ها عمر مفید کاهش پیدا می کند.
اعداد نوشته شده در کاتالوگ برند های متفرقه و اکثر برند های چینی واقعیت ندارد.
عوامل ایجاد بارگذاری اضافی
- طراحی اشتباه سیستم
- تحمل وزن بیشتر از حد استاندارد
- استفاده از بلبرینگ کوچکتر از نیاز
راهکارها
- انتخاب بلبرینگ بر اساس کاتالوگ سازنده
- استفاده از رولبرینگها در بارهای سنگین
- بررسی میزان بار واقعی دستگاه در زمان کار
4) نصب و مونتاژ اشتباه
بیش از ۳۰ درصد خرابیها مربوط به نصب نادرست است. کوچکترین ضربه یا انحراف موقع نصب میتواند باعث ایجاد لقی، فشار ناهمگون و کجقرار گرفتن رینگها شود. به شکلی که ممکن است به دلیل فشار بیش از حد هنگام نصب بلبرینگ به آن، سلامت فیزیکی آن قطعه از بین برود.
اشتباهات رایج نصب
- ضربهزدن با چکش
- استفاده از ابزار نامناسب
- گرم کردن بیش از حد رینگ
- فشار دادن رینگ داخلی به جای رینگ خارجی (و برعکس)
راهکارها
- استفاده از Puller و Installer استاندارد
- گرم کردن کنترلشده با Induction Heater
- ترازبندی دقیق پیش از نصب
- استفاده از ابزار گشتاور دقیق برای پیچها
5) ناهمترازی (Misalignment) شفت
کج بودن محور یا شافت باعث میشود ساچمهها فشار را بهصورت یکنواخت دریافت نکنند. نتیجه آن ایجاد سایش نقطهای و افزایش شدید دما است. تعمیر و یا تعویض شفت معیوب در اسرع وقت باید صورت پذیرد تا از خرابی قطعات جلوگیری شود.
علل ناهمترازی
- خطای ساخت
- اشتباه در مونتاژ
- تغییر شکل شافت در اثر فشار یا دما
راهکارها
- استفاده از بلبرینگ خودتنظیم در شرایط ناهمترازی
- ترازبندی دقیق با ابزار لیزری
- کنترل شافت از نظر تاببرداشتن
6) سرعت چرخش بیش از حد مجاز
هر بلبرینگ دارای حداکثر سرعت مجاز (RPM) است. عبور از این مقدار باعث شکستن قفسه، افزایش ارتعاش و تخریب سطحی میشود. برای مثال حداکثر سرعت تعریف شده برای بلبرینگ 623 شیار عمیق برابر با 60000 دور بر دقیقه است اگر سرعت طولانی مدت بالاتر از این عدد برود می تواند عملکرد و سلامت بلبرینگ را کاهش دهد.
همانطور که در موارد قبل اشاره شد اعداد مربوط به حداکثر سرعت مجاز برند های متفرقه و چینی در کاتالوگ آنها قابل اعتماد نیست و از واقعیت به دور هستند و اعداد پایینتری را برای آنها باید در نظر بگیرید.
پیامدهای سرعت بالا
- ایجاد حرارت شدید
- خروج گریس و خشکشدن آن
- افزایش نویز و لرزش
راهکارها
- انتخاب مدلهای تماس زاویهای یا سرامیکی برای سرعت بالا
- استفاده از گریس مخصوص سرعت زیاد
- پایش دائم دمای عملیات
7) ارتعاش بیش از حد دستگاه
ارتعاش و لرزش، دشمن عمر بلبرینگ است. ارتعاش باعث جدا شدن لایه نازک روانکاری و تماس مستقیم فلز با فلز میشود. لرزش مداوم و ثابت (بار دینامیکی متغیر) باعث خستگی بیشتر بلبرینگ می شود.
دلایل لرزش
- ناهمترازی
- عدم بالانس قطعات دوار
- شل بودن پایهها یا اتصالها
راهکارها
- بالانس کردن منظم روتور
- استفاده از پایههای ضد لرزش
- نصب صحیح و محکم پیچها
8) خوردگی ناشی از رطوبت و مواد شیمیایی
رطوبت، روغنهای آلوده یا مواد شیمیایی باعث ایجاد زنگزدگی و خوردگی روی ساچمهها میشود. هرچند خوردگی کوچک باشد، اما هنگام چرخش، باعث تخریب سریع سطح میگردد. بلبرینگ های مقاوم در برابر اسید و رطوبت، استیل و بلبرینگ های مقاوم در برابر حرارت نسوز هستند.
رایجترین محیطهای پر ریسک
- صنایع غذایی
- صنایع شیمیایی
- محیطهای روباز و مرطوب
راهکارها
- استفاده از بلبرینگ استنلس استیل
- استفاده از گریس مقاوم در برابر آب
- عایقکاری و بستهبندی مناسب دستگاهها

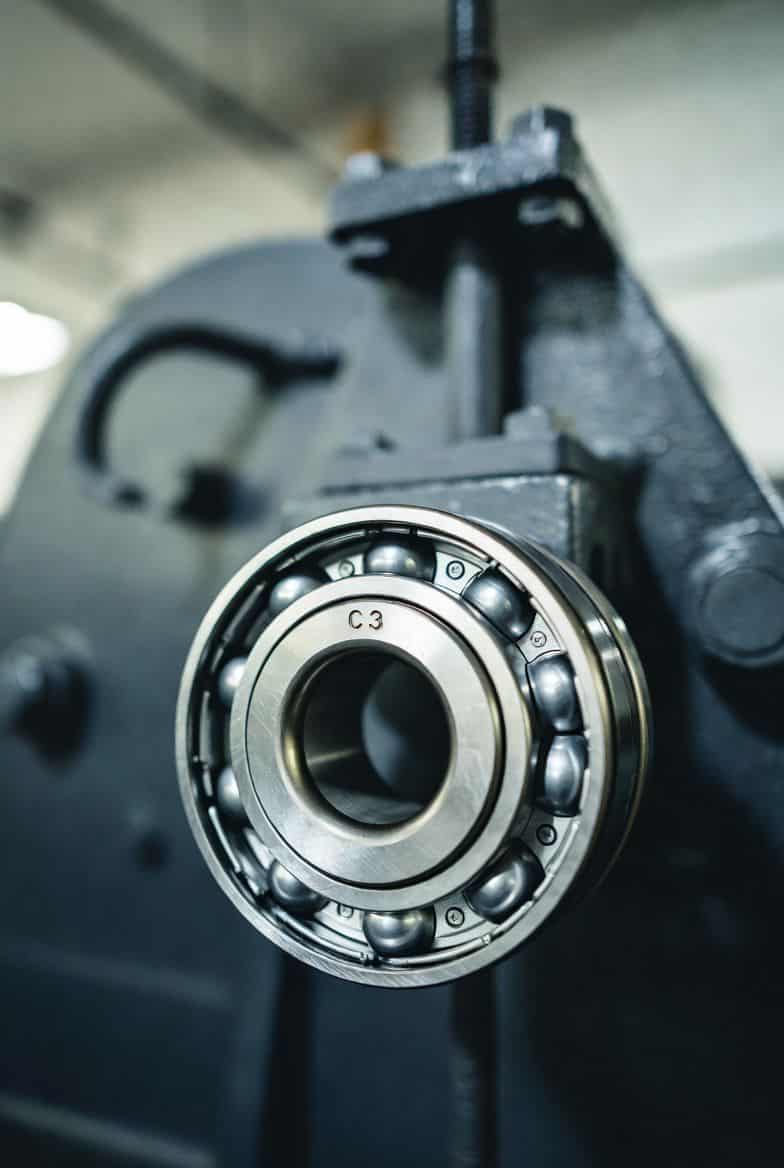

9) لقی نامناسب (Clearance)
لقی بلبرینگ باید دقیقاً مطابق با استاندارد انتخاب شود. لقی کم باعث سفتشدن و لقی زیاد باعث لرزش میشود. استاندارد های لقی از C0 تا C5 به ترتیب کم ترین به بیشترین لقی میل می کند. لقی استاندارد (CM) پر استفاده ترین نوع بلبرینگ در صنعت به حساب می آیند.
لقی C3 هم به دلیل لقی بیشتر نسبت به نمونه استاندارد در شرایطی که به سرعت بیشتر و چرخش آزادانه تر نیازمندیم به کار میبریم. لقی C4 و C5 در موارد خاص استفاده می شوند.
نشانههای لقی نامناسب
- صدای تیز و ضربهای
- افزایش شدید دما
- کاهش سرعت دستگاه
راهکارها
- انتخاب لقی C3 یا C4 برای دمای بالا و سرعت بالاتر
- اندازهگیری دقیق با فیلر گیج
- توجه به انبساط شافت در دماهای مختلف
10) انتخاب اشتباه نوع بلبرینگ
انتخاب نادرست، ریشه بسیاری از خرابیهاست. برای مثال استفاده از بلبرینگ شیار عمیق در بار محوری زیاد، حتماً باعث شکست آن میشود. و یا استفاده بلبرینگ فولادی در محیط مرطوب می تواند زنگ زدگی و خوردگی ایجاد کند. هر بلبرینگ به منظور هدفی ساخته و طراحی شده، بنابر این تغییر یا جایگزینی بلبرینگ فابریک دستگاه یا ماشین آلات می تواند عمر آن را کاهش دهد.
انتخاب اشتباه معمولاً به دلیل:
- بیتوجهی به شرایط کاری
- انتخاب محصول ارزان و بیکیفیت
- ناآشنایی با انواع بلبرینگها
راهکارها
بررسی بار محوری، شعاعی و شرایط محیطی و سپس خرید بلبرینگ اورجینال می تواند از اتلاف وقت و انرژی جلوگیری کند. مطالعه دقیق شماره فنی پیش از خرید و مطلع نمودن فروشنده کالا به این امر کمک خواهد کرد.
استفاده از برندهای معتبر مثل SKF، FAG، NTN، KOYO البته به شرط اصلی بودن کالا، تا حد زیادی از خرابی های مربوط به رسیدگی کم مسئول مربوطه می کاهد.
چگونه عمر بلبرینگ را چند برابر کنیم؟
اجرای چند نکته ساده میتواند عمر بلبرینگ را ۲ تا ۵ برابر افزایش دهد:
- پایش دمای بلبرینگ در حین کار
- روانکاری دورهای بر اساس ساعت کار دستگاه
- استفاده از کاور و شیلد
- بررسی دورهای شافت و هوزینگ
- خرید از تأمینکننده معتبر برای جلوگیری از کالای تقلبی
سوالات متداول (FAQ)
1) دلیل خرابی بلبرینگ چیست؟
- روانکاری نامناسب یا کمبود گریس
- ورود آلودگیها (گردوغبار، رطوبت، ذرات فلزی)
- بارگذاری بیش از حد استاندارد (بیش از تحمل بلبرینگ)
- نصب و مونتاژ اشتباه
- ناهمترازی (Misalignment)
- سرعت چرخش بیش از حد مجاز
- ارتعاش بیش از حد دستگاه
- خوردگی ناشی از رطوبت و مواد شیمیایی
- لقی نامناسب (Clearance)
- انتخاب اشتباه نوع بلبرینگ
2) علائم خرابی بلبرینگ چیست؟
- سوت کشیدن بلبرینگ در هنگام استفاده
- داغ شدن بیش از حد بلبرینگ
- گیرپاچ شدن بلبرینگ و در رفتگی ساچمه ها و همینطور کنس داخلی و بیرونی
- افزایش اصطکاک و در نتیجه کاهش عملکرد بلبرینگ
