یاتاقان و بلبرینگ FYH ژاپن | بررسی کامل انواع، کیفیت و کاربردها در صنعت

" بروزرسانی شده در تاریخ 1405/01/16 "

در بسیاری از ماشین‌آلات صنعتی، قطعاتی وجود دارند که شاید در نگاه اول کوچک به نظر برسند، اما نقش بسیار مهمی در عملکرد صحیح دستگاه‌ها ایفا می‌کنند. یاتاقان‌ها و بلبرینگ‌ها از جمله این قطعات حیاتی هستند که وظیفه کاهش اصطکاک، حرکت روان محور و افزایش راندمان سیستم‌های مکانیکی را بر عهده دارند. انتخاب یک برند باکیفیت در این حوزه می‌تواند تاثیر زیادی در کاهش استهلاک تجهیزات، جلوگیری از توقف خط تولید و کاهش هزینه‌های تعمیر و نگهداری داشته باشد.
در میان برندهای مختلف تولیدکننده یاتاقان و بلبرینگ، FYH ژاپن یکی از نام‌های شناخته‌شده در بازار جهانی است. این شرکت به صورت تخصصی در زمینه تولید یاتاقان‌های بلبرینگی آماده نصب (Mounted Bearing Units) فعالیت می‌کند و محصولات آن در بسیاری از صنایع مورد استفاده قرار می‌گیرند. در این مقاله قصد داریم به معرفی کامل یاتاقان و بلبرینگ FYH، بررسی انواع مدل‌ها، ویژگی‌ها، کاربردها و نکات مهم هنگام خرید این محصولات بپردازیم.


معرفی برند FYH ژاپن

شرکت FYH (Fujino Yusoki Kogyo Co., Ltd) در سال 1950 در ژاپن تأسیس شد و از همان ابتدا تمرکز خود را بر تولید یاتاقان‌های بلبرینگی و یونیت‌های یاتاقان قرار داد. این شرکت در طول سال‌های فعالیت خود توانسته است با استفاده از فناوری‌های پیشرفته و استانداردهای دقیق تولید، جایگاه قابل توجهی در بازار جهانی به دست آورد.
یکی از ویژگی‌های مهم محصولات FYH، طراحی مهندسی دقیق و کیفیت ساخت مناسب آن‌ها است. این موضوع باعث شده یاتاقان‌های این برند در بسیاری از ماشین‌آلات صنعتی، خطوط تولید و تجهیزات انتقال نیرو مورد استفاده قرار بگیرند.


محصولات این شرکت امروزه در کشورهای مختلف مورد استفاده قرار می‌گیرند و در صنایع گوناگون به عنوان یکی از گزینه‌های قابل اعتماد در میان برندهای آسیایی شناخته می‌شوند.

اطلاعیه مهم درباره نمایندگی FYH در ایران


بر اساس اطلاعات موجود، شرکت FYH ژاپن نمایندگی رسمی یا انحصاری در ایران معرفی نکرده است. به همین دلیل برخی از فروشگاه‌ها و تأمین‌کنندگان صنعتی که محصولات این برند را عرضه می‌کنند، در واقع به عنوان واردکننده یا تأمین‌کننده بازار فعالیت دارند و نمایندگی رسمی محسوب نمی‌شوند.
این موضوع برای شفافیت بیشتر در فرآیند خرید و جلوگیری از هرگونه سوءبرداشت از سوی مشتریان مطرح می‌شود.


یاتاقان صنعتی چیست؟


یاتاقان قطعه‌ای مکانیکی است که برای حمایت از شفت و کاهش اصطکاک بین قطعات متحرک استفاده می‌شود. این قطعه به محور اجازه می‌دهد با کمترین میزان اصطکاک حرکت کند و در عین حال بارهای وارد شده را تحمل نماید.

یاتاقان‌ها معمولاً از دو بخش اصلی تشکیل می‌شوند:

- بدنه یا پوسته (Housing)
- بلبرینگ یا رولبرینگ داخلی (Insert Bearing)

در بسیاری از ماشین‌آلات صنعتی از یاتاقان‌های آماده نصب استفاده می‌شود که شامل یک بلبرینگ و پوسته از پیش مونتاژ شده هستند. این نوع یاتاقان‌ها نصب آسان‌تری دارند و در صنایع مختلف کاربرد گسترده‌ای دارند.

همچنین بخوانید: راهنمای‌ خرید انواع یاتاقان صنعتی سری Pillow block|فیلم آموزشی|معرفی برند

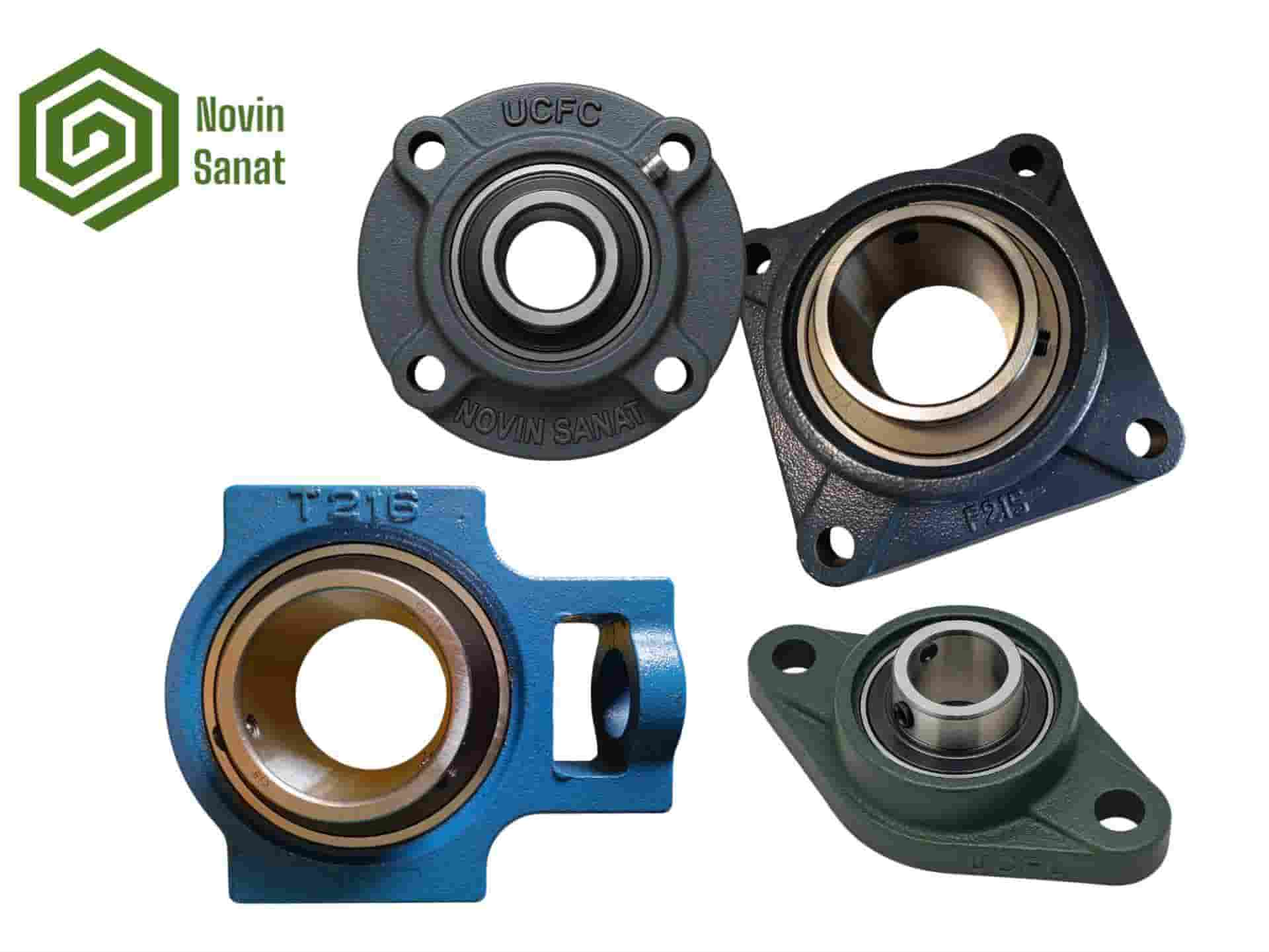

انواع یاتاقان‌های FYH

شرکت FYH مدل‌های مختلفی از یاتاقان‌های صنعتی را تولید می‌کند که هر کدام برای شرایط کاری خاصی طراحی شده‌اند. در ادامه با رایج‌ترین مدل‌های این برند آشنا می‌شویم.

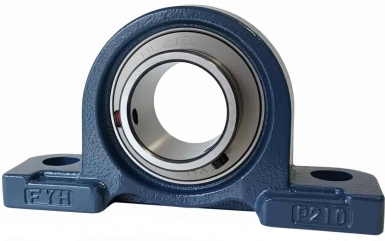

یاتاقان UCP (دو پیچ ایستاده)


یاتاقان UCP یکی از رایج‌ترین و پرکاربردترین انواع یاتاقان‌های صنعتی است که در دسته پیلوبلاک‌ها (Pillow Block Bearings) قرار می‌گیرد. این نوع یاتاقان از دو بخش اصلی تشکیل شده است: بدنه چدنی پایه‌دار و بلبرینگ اینسرت (Insert Bearing) که داخل آن قرار می‌گیرد. طراحی این مجموعه به گونه‌ای است که امکان نصب سریع، تنظیم آسان و نگهداری ساده را در بسیاری از ماشین‌آلات صنعتی فراهم می‌کند.

در یاتاقان UCP، بدنه دارای دو سوراخ پیچ در پایه است که به وسیله آن روی شاسی یا فریم دستگاه نصب می‌شود. بلبرینگ داخلی معمولاً دارای پیچ‌های مغزی (Grub Screw) یا سیستم قفل شفت است که باعث می‌شود به راحتی روی شفت محکم شود و در حین کار از جابجایی جلوگیری کند.

ساختار و اجزای یاتاقان UCP

یاتاقان UCP معمولاً از چند بخش اصلی تشکیل شده است:

- بدنه (Housing):
  بدنه این یاتاقان معمولاً از چدن خاکستری مقاوم ساخته می‌شود که استحکام مناسبی در برابر فشار، ضربه و ارتعاش دارد. این بدنه دارای پایه برای نصب روی سطح صاف است.

- بلبرینگ اینسرت (Insert Bearing):
  بلبرینگ داخلی معمولاً از نوع UC است که قابلیت خودتنظیمی محدودی دارد و می‌تواند مقدار کمی ناهمراستایی شفت را جبران کند.

- پیچ قفل‌کننده شفت:
  در بسیاری از مدل‌ها دو پیچ مغزی روی رینگ داخلی وجود دارد که به شفت فشار وارد کرده و از لغزش جلوگیری می‌کند.

- سیستم آب‌بندی:
  یاتاقان‌های UCP معمولاً دارای کاسه نمد یا آب‌بند لاستیکی هستند که از ورود گردوغبار، رطوبت و آلودگی جلوگیری می‌کند.

- گریس خور (Grease Nipple):
  روی بدنه یاتاقان یک گریس خور قرار دارد که امکان روانکاری دوره‌ای را فراهم می‌کند و باعث افزایش طول عمر یاتاقان می‌شود.

مزایای یاتاقان UCP

یکی از دلایل محبوبیت یاتاقان UCP در صنایع مختلف، طراحی ساده و عملکرد قابل اعتماد آن است. مهم‌ترین مزایای این نوع یاتاقان عبارت‌اند از:

- نصب سریع و آسان روی فریم یا شاسی دستگاه
- قابلیت تعویض ساده بلبرینگ داخلی
- مقاومت مناسب در برابر بارهای شعاعی
- امکان روانکاری مجدد از طریق گریس خور
- توانایی جبران مقدار کمی ناهمراستایی شفت
- نگهداری و سرویس آسان

کاربردهای یاتاقان UCP در صنعت

به دلیل ساختار مقاوم و نصب ساده، یاتاقان UCP در طیف گسترده‌ای از ماشین‌آلات و تجهیزات صنعتی استفاده می‌شود. برخی از رایج‌ترین کاربردهای آن عبارت‌اند از:

- سیستم‌های نوار نقاله
- ماشین‌آلات صنایع غذایی
- تجهیزات کشاورزی
- دستگاه‌های بسته‌بندی
- ماشین‌آلات چوب و نجاری
- تجهیزات کارخانه‌های تولیدی
- سیستم‌های انتقال نیرو

در بسیاری از خطوط تولید، این نوع یاتاقان به دلیل دوام بالا و تعمیرپذیری آسان انتخاب مناسبی برای پشتیبانی از شفت‌های در حال چرخش محسوب می‌شود.

نامگذاری مدل‌های UCP

در کد فنی یاتاقان‌های UCP معمولاً عددی بعد از نام مدل قرار می‌گیرد که نشان‌دهنده قطر شفت قابل استفاده است. برای مثال:
- UCP204
- UCP205
- UCP206
- UCP207
- UCP208
هرچه عدد بزرگ‌تر باشد، یاتاقان برای شفت با قطر بزرگ‌تر طراحی شده است. این استاندارد نامگذاری در بسیاری از برندهای تولیدکننده یاتاقان صنعتی استفاده می‌شود.
جهت مشاهده و خرید یاتاقان سری UCP اینجا کلیک نمایید.

یاتاقان UCF (چهار پیچ مربعی)

یاتاقان UCF یکی از انواع پرکاربرد یاتاقان‌های فلنج‌دار در صنعت است که برای نگهداری و پشتیبانی از شفت‌های دوار استفاده می‌شود. این نوع یاتاقان از ترکیب یک بدنه فلنجی مربعی شکل و بلبرینگ اینسرت (Insert Bearing) تشکیل شده است. طراحی فلنجی این یاتاقان باعث می‌شود بتوان آن را به راحتی روی سطوح عمودی یا بدنه ماشین‌آلات نصب کرد.
در ساختار یاتاقان UCF، بدنه دارای چهار سوراخ پیچ در گوشه‌ها است که امکان نصب محکم روی تجهیزات صنعتی را فراهم می‌کند. بلبرینگ داخلی نیز معمولاً از سری UC بوده و به وسیله پیچ‌های مغزی یا مکانیزم قفل‌کننده روی شفت ثابت می‌شود.
به دلیل طراحی پایدار و استحکام مناسب، یاتاقان‌های UCF در بسیاری از ماشین‌آلات صنعتی که نیاز به پشتیبانی دقیق شفت در یک موقعیت ثابت دارند، مورد استفاده قرار می‌گیرند.


ساختار و اجزای یاتاقان UCF

یاتاقان UCF مانند سایر یاتاقان‌های یونیت‌دار از چند بخش اصلی تشکیل شده است:

- بدنه فلنجی (Flange Housing):
بدنه این یاتاقان معمولاً از چدن خاکستری یا چدن داکتیل ساخته می‌شود که مقاومت خوبی در برابر فشار و ارتعاش دارد. شکل مربعی بدنه و وجود چهار سوراخ پیچ باعث می‌شود یاتاقان به صورت محکم روی سطوح مختلف نصب شود.

- بلبرینگ اینسرت (Insert Bearing):
بلبرینگ داخلی از نوع UC است که داخل بدنه قرار می‌گیرد و می‌تواند مقدار کمی ناهمراستایی شفت را جبران کند. این ویژگی باعث عملکرد نرم‌تر در شرایط عملیاتی می‌شود.

- سیستم قفل شفت:
بیشتر مدل‌های UCF دارای دو پیچ مغزی روی رینگ داخلی هستند که باعث می‌شوند بلبرینگ به صورت محکم روی شفت قرار بگیرد و در زمان چرخش از لغزش جلوگیری شود.

- سیستم آب‌بندی:
یاتاقان‌های UCF دارای کاسه نمد یا آب‌بند لاستیکی هستند که از ورود گردوغبار، رطوبت و آلودگی به داخل بلبرینگ جلوگیری می‌کند.

- گریس خور:
روی بدنه این یاتاقان معمولاً یک گریس خور تعبیه شده است تا امکان روانکاری دوره‌ای فراهم شود و طول عمر یاتاقان افزایش پیدا کند.


مزایای یاتاقان UCF

یاتاقان‌های UCF به دلیل طراحی فلنجی و استحکام بالا در بسیاری از تجهیزات صنعتی استفاده می‌شوند. برخی از مهم‌ترین مزایای این نوع یاتاقان عبارت‌اند از:

- نصب آسان روی سطوح عمودی یا بدنه دستگاه
- استحکام بالا به دلیل طراحی چهار پیچ
- عملکرد پایدار در شرایط کاری مختلف
- امکان تعویض آسان بلبرینگ داخلی
- قابلیت روانکاری مجدد از طریق گریس خور
- مقاومت مناسب در برابر بارهای شعاعی


کاربردهای یاتاقان UCF در صنعت

یاتاقان UCF به دلیل ساختار فلنجی و نصب محکم در بسیاری از صنایع مورد استفاده قرار می‌گیرد. برخی از کاربردهای رایج آن عبارت‌اند از:

- ماشین‌آلات صنایع غذایی
- تجهیزات بسته‌بندی
- دستگاه‌های انتقال مواد
- سیستم‌های نوار نقاله
- ماشین‌آلات نساجی
- تجهیزات کشاورزی
- خطوط تولید کارخانه‌ها

در بسیاری از این کاربردها، یاتاقان UCF به عنوان یک پشتیبان مطمئن برای شفت‌های دوار عمل می‌کند و به کاهش اصطکاک و افزایش عمر تجهیزات کمک می‌کند.


نامگذاری مدل‌های UCF

مدل‌های مختلف یاتاقان UCF با یک کد مشخص می‌شوند که عدد انتهایی آن معمولاً نشان‌دهنده قطر شفت قابل استفاده است. برخی از مدل‌های رایج عبارت‌اند از:

- UCF204
- UCF205
- UCF206
- UCF207
- UCF208

با افزایش عدد مدل، یاتاقان برای شفت‌های با قطر بزرگ‌تر طراحی شده است. این سیستم نامگذاری در بسیاری از برندهای تولیدکننده یاتاقان صنعتی مورد استفاده قرار می‌گیرد.

جهت مشاهده و خرید یاتاقان سری UCF اینجا کلیک نمایید.

یاتاقان UCFL (دو پیچ چشمی)

یاتاقان UCFL یکی از انواع یاتاقان‌های فلنج‌دار در صنعت است که برای نگهداری و پشتیبانی از شفت‌های دوار در ماشین‌آلات مختلف استفاده می‌شود. این نوع یاتاقان از ترکیب یک بدنه فلنجی بیضی شکل و بلبرینگ اینسرت (Insert Bearing) تشکیل شده است. طراحی خاص فلنج در این مدل باعث می‌شود یاتاقان با استفاده از دو پیچ نصب به راحتی روی بدنه دستگاه یا سازه‌های فلزی متصل شود.
در مقایسه با مدل UCF که دارای چهار پیچ است، یاتاقان UCFL دارای دو سوراخ نصب در دو طرف بدنه می‌باشد و معمولاً در فضاهایی استفاده می‌شود که محدودیت نصب وجود دارد یا امکان استفاده از فلنج چهار پیچ فراهم نیست. به همین دلیل این نوع یاتاقان در بسیاری از تجهیزات صنعتی و خطوط تولید کاربرد گسترده‌ای دارد.

ساختار و اجزای یاتاقان UCFL

یاتاقان UCFL نیز مانند سایر یاتاقان‌های یونیت‌دار از چند بخش اصلی تشکیل شده است:

- بدنه فلنجی (Flange Housing):
بدنه این یاتاقان معمولاً از چدن خاکستری یا چدن داکتیل ساخته می‌شود که مقاومت مناسبی در برابر فشار، ضربه و ارتعاش دارد. شکل بیضی بدنه باعث توزیع مناسب نیرو و نصب آسان روی تجهیزات می‌شود.

- بلبرینگ اینسرت (Insert Bearing):
بلبرینگ داخلی معمولاً از نوع UC است که داخل بدنه قرار می‌گیرد. این بلبرینگ می‌تواند مقدار کمی ناهمراستایی شفت را جبران کند و باعث عملکرد نرم‌تر سیستم شود.

- پیچ قفل‌کننده شفت:
در بیشتر مدل‌ها دو پیچ مغزی روی رینگ داخلی قرار دارد که بلبرینگ را روی شفت ثابت نگه می‌دارد و از لغزش آن جلوگیری می‌کند.

- سیستم آب‌بندی:
یاتاقان‌های UCFL معمولاً دارای کاسه نمد یا آب‌بند لاستیکی هستند که از ورود گردوغبار، رطوبت و آلودگی به داخل بلبرینگ جلوگیری می‌کند.

- گریس خور:
روی بدنه یاتاقان یک گریس خور قرار دارد که امکان روانکاری دوره‌ای را فراهم می‌کند و باعث افزایش طول عمر یاتاقان می‌شود.

مزایای یاتاقان UCFL

یاتاقان‌های UCFL به دلیل طراحی فلنجی دوپیچ و ابعاد مناسب در بسیاری از ماشین‌آلات صنعتی استفاده می‌شوند. مهم‌ترین مزایای این نوع یاتاقان عبارت‌اند از:

- نصب آسان در فضاهای محدود
- طراحی ساده و نگهداری آسان
- امکان تعویض بلبرینگ داخلی
- مقاومت مناسب در برابر بارهای شعاعی
- قابلیت روانکاری مجدد از طریق گریس خور
- توانایی جبران مقدار کمی ناهمراستایی شفت

کاربردهای یاتاقان UCFL در صنعت

یاتاقان UCFL در بسیاری از صنایع برای پشتیبانی از شفت‌ها و کاهش اصطکاک استفاده می‌شود. برخی از کاربردهای رایج آن عبارت‌اند از:

- سیستم‌های نوار نقاله
- ماشین‌آلات بسته‌بندی
- تجهیزات کشاورزی
- ماشین‌آلات صنایع غذایی
- دستگاه‌های انتقال مواد
- تجهیزات کارگاهی و صنعتی

در بسیاری از این کاربردها، یاتاقان UCFL به دلیل طراحی جمع‌وجور و نصب ساده گزینه مناسبی برای پشتیبانی از شفت‌های دوار محسوب می‌شود.

نامگذاری مدل‌های UCFL

مدل‌های مختلف یاتاقان UCFL با یک کد مشخص می‌شوند که عدد انتهایی آن معمولاً نشان‌دهنده قطر شفت قابل استفاده است. برخی از مدل‌های رایج عبارت‌اند از:
- UCFL204
- UCFL205
- UCFL206
- UCFL207
- UCFL208
هرچه عدد مدل بزرگ‌تر باشد، یاتاقان برای شفت با قطر بزرگ‌تر طراحی شده است. این سیستم نامگذاری در بسیاری از برندهای تولیدکننده یاتاقان صنعتی مورد استفاده قرار می‌گیرد.
جهت مشاهده و خرید یاتاقان سری UCFL اینجا کلیک نمایید.

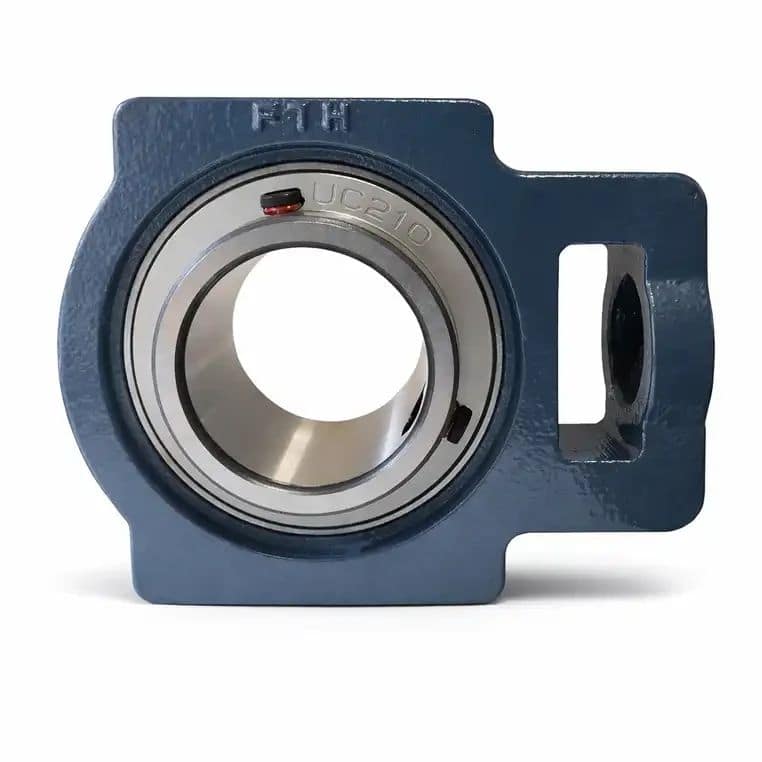

یاتاقان UCT (یاتاقان کشوئی)

یاتاقان UCT یکی از انواع یاتاقان‌های کشویی یا یاتاقان ریلی (Take-Up Bearing Unit) در صنعت است که برای نگهداری و تنظیم موقعیت شفت در سیستم‌های مکانیکی استفاده می‌شود. این نوع یاتاقان از ترکیب یک بدنه کشویی و بلبرینگ اینسرت تشکیل شده و به گونه‌ای طراحی شده است که بتوان موقعیت آن را در طول یک ریل یا شیار تنظیم کرد.
برخلاف یاتاقان‌های پایه‌دار مانند UCP که در موقعیت ثابت نصب می‌شوند، یاتاقان UCT قابلیت حرکت و تنظیم در یک مسیر مشخص را دارد. این ویژگی باعث می‌شود بتوان کشش تسمه، زنجیر یا سیستم‌های انتقال نیرو را به راحتی تنظیم کرد. به همین دلیل این نوع یاتاقان در بسیاری از ماشین‌آلات صنعتی که نیاز به تنظیم دقیق فاصله شفت‌ها دارند استفاده می‌شود.

ساختار و اجزای یاتاقان UCT

یاتاقان UCT نیز مانند سایر یاتاقان‌های یونیت‌دار از چند بخش اصلی تشکیل شده است:

- بدنه کشویی (Take-Up Housing):
  بدنه این یاتاقان معمولاً از چدن مقاوم ساخته می‌شود و به صورت کشویی در داخل یک شیار یا ریل مخصوص قرار می‌گیرد. این طراحی امکان حرکت یاتاقان در یک مسیر مشخص را فراهم می‌کند.

- بلبرینگ اینسرت (Insert Bearing):
  بلبرینگ داخلی معمولاً از نوع UC است که داخل بدنه قرار می‌گیرد و می‌تواند مقدار کمی ناهمراستایی شفت را جبران کند.

- پیچ قفل‌کننده شفت:
  در بیشتر مدل‌های UCT دو پیچ مغزی روی رینگ داخلی قرار دارد که باعث می‌شود بلبرینگ روی شفت محکم شود و از لغزش آن جلوگیری گردد.

- سیستم آب‌بندی:
  این یاتاقان‌ها معمولاً دارای آب‌بند لاستیکی یا کاسه نمد هستند که از ورود گردوغبار و آلودگی به داخل بلبرینگ جلوگیری می‌کند.

- گریس خور:
  روی بدنه یاتاقان یک گریس خور تعبیه شده است تا امکان روانکاری دوره‌ای فراهم شود و عملکرد بلبرینگ در طول زمان حفظ شود.


مزایای یاتاقان UCT

یاتاقان UCT به دلیل طراحی خاص خود در بسیاری از تجهیزات صنعتی استفاده می‌شود. برخی از مهم‌ترین مزایای آن عبارت‌اند از:

- امکان تنظیم موقعیت یاتاقان روی ریل
- قابلیت تنظیم کشش تسمه و زنجیر
- نصب و تنظیم نسبتاً آسان
- امکان تعویض بلبرینگ داخلی
- مقاومت مناسب در برابر بارهای شعاعی


کاربردهای یاتاقان UCT در صنعت

به دلیل قابلیت تنظیم موقعیت، یاتاقان UCT در بسیاری از ماشین‌آلاتی که نیاز به تنظیم فاصله یا کشش سیستم انتقال نیرو دارند استفاده می‌شود. برخی از کاربردهای رایج آن عبارت‌اند از:

- سیستم‌های نوار نقاله
- ماشین‌آلات انتقال مواد
- تجهیزات کارخانه‌های تولیدی
- سیستم‌های انتقال قدرت با تسمه
- ماشین‌آلات کشاورزی
- دستگاه‌های صنایع معدنی

در این تجهیزات، یاتاقان UCT امکان تنظیم دقیق موقعیت شفت را فراهم می‌کند و به بهبود عملکرد سیستم کمک می‌کند.


نامگذاری مدل‌های UCT

مدل‌های مختلف یاتاقان UCT با یک کد مشخص می‌شوند که عدد انتهایی آن معمولاً نشان‌دهنده قطر شفت قابل استفاده است. برخی از مدل‌های رایج عبارت‌اند از:

- UCT204
- UCT205
- UCT206

جهت مشاهده و خرید یاتاقان سری UCT اینجا کلیک نمایید.

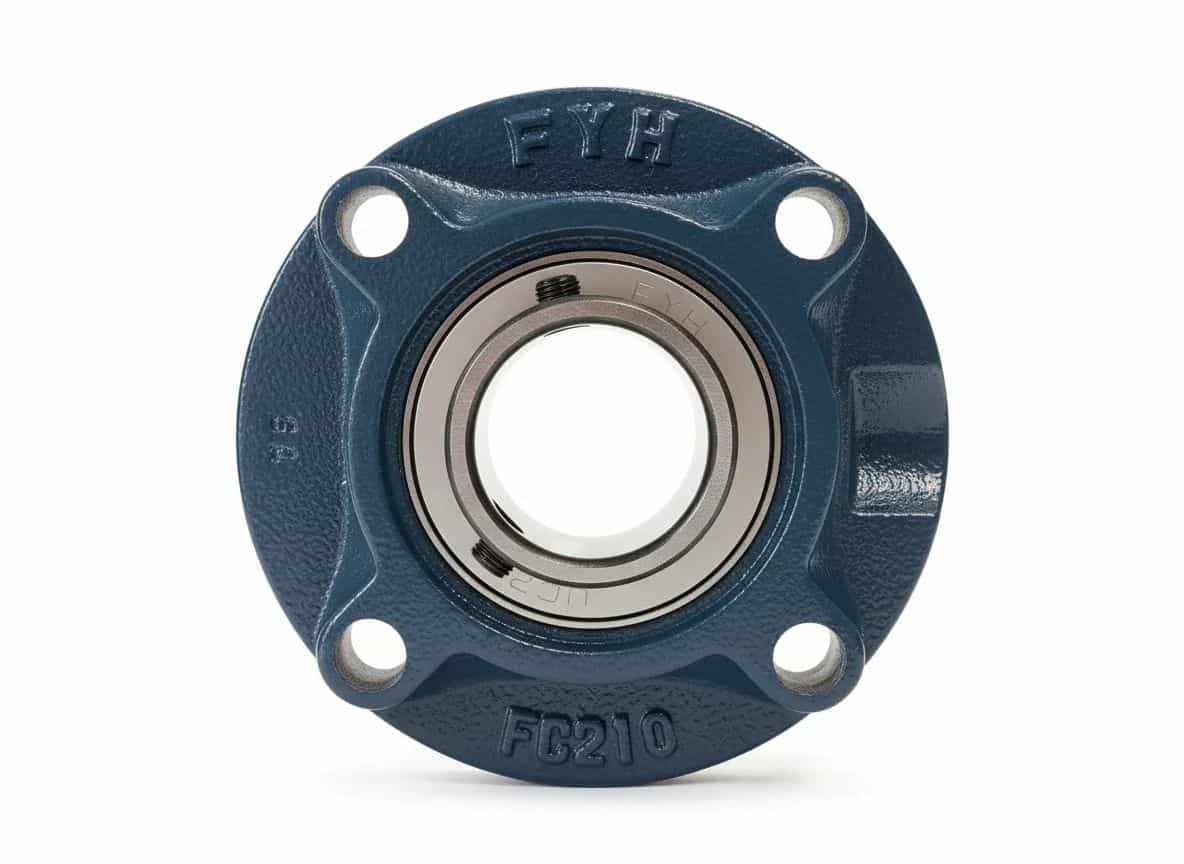

یاتاقان UCFC (چهار پیچ گرد)

یاتاقان UCFC یکی از انواع یاتاقان‌های فلنجی در دسته یاتاقان‌های یونیت‌دار (Bearing Units) است که برای پشتیبانی از شفت‌های دوار در ماشین‌آلات صنعتی استفاده می‌شود. این نوع یاتاقان از ترکیب یک بدنه فلنجی دایره‌ای شکل و بلبرینگ اینسرت تشکیل شده و به گونه‌ای طراحی شده است که به وسیله چهار پیچ نصب به سطح دستگاه یا سازه متصل می‌شود.
برخلاف مدل UCF که دارای فلنج مربعی است، یاتاقان UCFC دارای فلنج دایره‌ای می‌باشد. این طراحی باعث می‌شود توزیع نیرو در اطراف بدنه یکنواخت‌تر باشد و در برخی کاربردها که نیاز به نصب مرکزی و متقارن وجود دارد، گزینه مناسبی محسوب شود.

ساختار و اجزای یاتاقان UCFC

یاتاقان UCFC نیز مانند سایر یاتاقان‌های یونیت‌دار از چند بخش اصلی تشکیل شده است:

- بدنه فلنجی دایره‌ای (Round Flange Housing):
بدنه این یاتاقان معمولاً از چدن خاکستری یا چدن داکتیل ساخته می‌شود که مقاومت مناسبی در برابر فشار، ضربه و ارتعاش دارد. طراحی دایره‌ای بدنه باعث پخش یکنواخت تنش در هنگام کار می‌شود.

- بلبرینگ اینسرت (Insert Bearing):
بلبرینگ داخلی معمولاً از نوع UC است که داخل بدنه قرار می‌گیرد. این بلبرینگ می‌تواند مقدار کمی ناهمراستایی شفت را جبران کند و عملکرد نرم و پایدار سیستم را فراهم نماید.

- پیچ قفل‌کننده شفت:
در بیشتر مدل‌های UCFC دو پیچ مغزی روی رینگ داخلی بلبرینگ وجود دارد که برای ثابت نگه داشتن بلبرینگ روی شفت استفاده می‌شود.

- سیستم آب‌بندی:
یاتاقان‌های UCFC معمولاً دارای آب‌بند لاستیکی یا کاسه نمد هستند که از ورود گردوغبار، رطوبت و آلودگی به داخل بلبرینگ جلوگیری می‌کند.

- گریس خور:
روی بدنه یاتاقان یک گریس خور قرار دارد که امکان روانکاری مجدد را فراهم می‌ کند


مزایای یاتاقان UCFC

یاتاقان‌های UCFC به دلیل طراحی فلنجی دایره‌ای در بسیاری از تجهیزات صنعتی مورد استفاده قرار می‌گیرند. برخی از مهم‌ترین مزایای این نوع یاتاقان عبارت‌اند از:

- توزیع یکنواخت نیرو به دلیل طراحی دایره‌ای فلنج
- نصب پایدار با استفاده از چهار پیچ
- مقاومت مناسب در برابر بارهای شعاعی
- امکان تعویض بلبرینگ داخلی
- توانایی جبران مقدار کمی ناهمراستایی شفت


کاربردهای یاتاقان UCFC در صنعت

یاتاقان UCFC در بسیاری از صنایع برای پشتیبانی از شفت‌ها و کاهش اصطکاک استفاده می‌شود. برخی از کاربردهای رایج آن عبارت‌اند از:

- ماشین‌آلات انتقال مواد
- سیستم‌های نوار نقاله
- تجهیزات صنایع غذایی
- ماشین‌آلات بسته‌بندی
- تجهیزات کشاورزی
- دستگاه‌های صنایع چوب و فلز
در این تجهیزات، طراحی فلنجی دایره‌ای UCFC باعث می‌شود یاتاقان بتواند به صورت مرکزی و متقارن روی سازه نصب شود و عملکرد پایداری داشته باشد.


نامگذاری مدل‌های UCFC

مدل‌های مختلف یاتاقان UCFC با یک کد مشخص می‌شوند که عدد انتهایی آن معمولاً نشان‌دهنده قطر شفت قابل استفاده است. برخی از مدل‌های رایج عبارت‌اند از:

- UCFC204
- UCFC205
- UCFC206

جهت مشاهده و خرید یاتاقان سری UCFC اینجا کلیک نمایید.

بلبرینگ‌های FYH (سری 6000 هزاری شیار عمیق)

بلبرینگ‌های شیار عمیق (Deep Groove Ball Bearings) از پرکاربردترین انواع بلبرینگ در صنایع مختلف هستند و برند ژاپنی FYH نیز در کنار تولید یاتاقان‌های یونیت‌دار، این نوع بلبرینگ‌ها را با کیفیت بالا تولید می‌کند. طراحی ساده، اصطکاک کم و قابلیت تحمل سرعت‌های بالا باعث شده بلبرینگ‌های شیار عمیق در بسیاری از ماشین‌آلات صنعتی، تجهیزات کارگاهی و سیستم‌های انتقال نیرو مورد استفاده قرار بگیرند.

در بلبرینگ‌های شیار عمیق، شیارهای موجود روی رینگ داخلی و خارجی به گونه‌ای طراحی شده‌اند که تماس بین ساچمه‌ها و رینگ‌ها به صورت بهینه انجام شود. این ساختار باعث می‌شود بلبرینگ بتواند بارهای شعاعی بالا و مقدار محدودی بار محوری را در هر دو جهت تحمل کند.

ساختار بلبرینگ شیار عمیق FYH

بلبرینگ‌های شیار عمیق FYH از چند بخش اصلی تشکیل شده‌اند که هر کدام نقش مهمی در عملکرد آن دارند:

- رینگ داخلی (Inner Ring):
این بخش روی شفت نصب می‌شود و همراه با آن می‌چرخد.

- رینگ خارجی (Outer Ring):
در داخل محفظه یا بدنه قرار می‌گیرد و معمولاً ثابت است.

- ساچمه‌ها (Balls):
ساچمه‌های فولادی سخت‌کاری شده وظیفه کاهش اصطکاک و انتقال بار را بر عهده دارند.

- قفسه نگهدارنده (Cage):
قفسه ساچمه‌ها را در فاصله مناسب از یکدیگر نگه می‌دارد و از تماس مستقیم آن‌ها جلوگیری می‌کند.

- آب‌بند یا شیلد:
برخی مدل‌ها دارای درپوش فلزی (ZZ) یا کاسه نمد لاستیکی (2RS) هستند که از ورود گردوغبار و آلودگی جلوگیری می‌کند.

ویژگی‌های بلبرینگ شیار عمیق FYH

بلبرینگ‌های شیار عمیق تولید شده توسط FYH دارای ویژگی‌هایی هستند که باعث شده در بسیاری از کاربردهای صنعتی مورد استفاده قرار بگیرند:

- طراحی ساده و عملکرد قابل اعتماد
- اصطکاک پایین و راندمان بالا
- قابلیت کار در سرعت‌های بالا
- صدای کم در هنگام کار
- نیاز کم به نگهداری
- امکان استفاده در کاربردهای عمومی صنعتی

انواع بلبرینگ شیار عمیق FYH

بلبرینگ‌های شیار عمیق FYH معمولاً در چند نوع مختلف تولید می‌شوند:

1. بلبرینگ بدون آب‌بند (Open Type)
این نوع بلبرینگ فاقد درپوش یا کاسه نمد است و معمولاً در سیستم‌هایی استفاده می‌شود که روانکاری آن‌ها به صورت جداگانه انجام می‌شود.

2. بلبرینگ با درپوش فلزی (ZZ)
در این مدل، دو درپوش فلزی در طرفین بلبرینگ قرار دارد که از ورود گردوغبار جلوگیری می‌کند اما اصطکاک کمی ایجاد می‌کند.

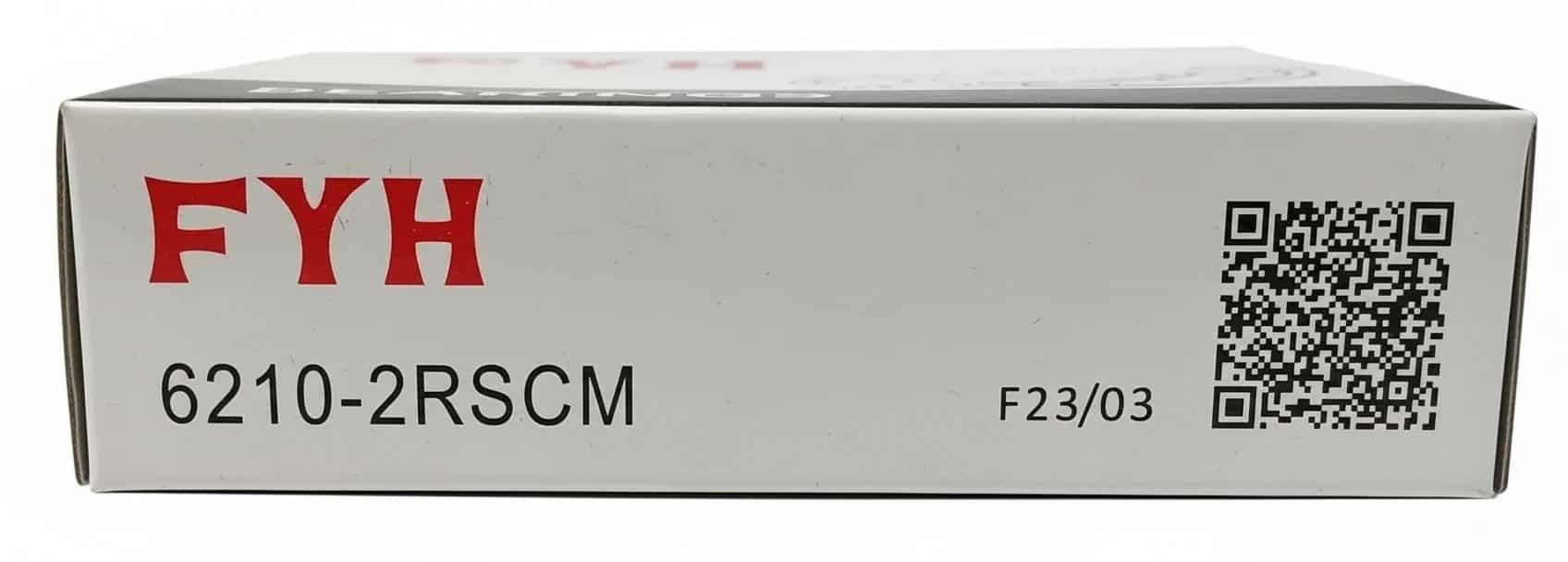

3. بلبرینگ با کاسه نمد لاستیکی (2RS)
در این نوع، از آب‌بند لاستیکی استفاده می‌شود که حفاظت بیشتری در برابر آلودگی و رطوبت ایجاد می‌کند.

کاربردهای بلبرینگ شیار عمیق FYH

بلبرینگ‌های شیار عمیق FYH در بسیاری از صنایع و تجهیزات مکانیکی کاربرد دارند. برخی از مهم‌ترین کاربردهای آن عبارت‌اند از:

- الکتروموتورها
- پمپ‌ها و فن‌های صنعتی
- ماشین‌آلات کشاورزی
- تجهیزات انتقال مواد
- دستگاه‌های بسته‌بندی
- ماشین‌آلات کارگاهی

در بسیاری از این کاربردها، بلبرینگ شیار عمیق به دلیل عملکرد روان، قیمت مناسب و طول عمر قابل قبول انتخاب رایجی محسوب می‌شود.

نامگذاری سری بلبرینگ‌های شیار عمیق

بلبرینگ‌های شیار عمیق معمولاً با کدهای استانداردی شناخته می‌شوند که اطلاعاتی درباره نوع و ابعاد بلبرینگ ارائه می‌دهد. برخی از سری‌های رایج عبارت‌اند از:

- سری 6000
- سری 6200
- سری 6300
- سری 6800
- سری 6900

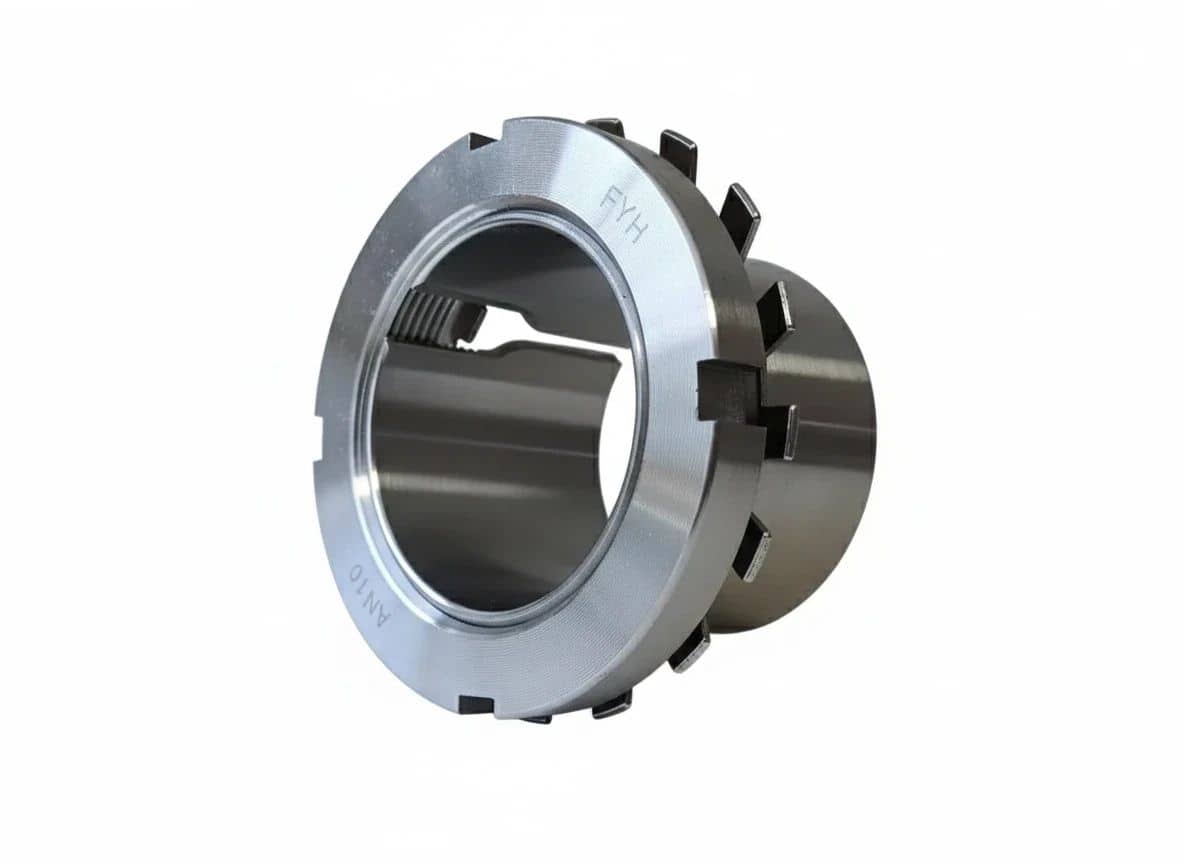

بوش‌های آداپتر اسلیو (بوش چاکنت)

آداپتر اسلیو یکی از قطعات مهم در نصب بلبرینگ‌های صنعتی است که برای نصب بلبرینگ‌هایی با سوراخ مخروطی (Tapered Bore) روی شفت‌های استوانه‌ای ساده استفاده می‌شود. این قطعه باعث می‌شود بتوان بلبرینگ را بدون نیاز به ماشین‌کاری خاص یا تغییر در شفت، به راحتی روی محور نصب کرد.

آداپتر اسلیو معمولاً از یک بوش مخروطی، مهره قفل‌کننده و واشر قفل‌کننده تشکیل شده است. با سفت کردن مهره، بلبرینگ روی قسمت مخروطی بوش قرار گرفته و به تدریج روی شفت محکم می‌شود. این روش نصب علاوه بر ایجاد اتصال مطمئن، امکان تنظیم دقیق لقی بلبرینگ را نیز فراهم می‌کند.

به همین دلیل آداپتر اسلیو در بسیاری از کاربردهای صنعتی که نیاز به نصب سریع، مطمئن و قابل تنظیم بلبرینگ وجود دارد مورد استفاده قرار می‌گیرد.

ساختار و اجزای آداپتر اسلیو

آداپتر اسلیو از چند بخش اصلی تشکیل شده است که هر کدام نقش مشخصی در فرآیند نصب بلبرینگ دارند:

- بوش مخروطی (Sleeve):
  این بخش اصلی آداپتر است که دارای سطح داخلی استوانه‌ای و سطح خارجی مخروطی می‌باشد. بلبرینگ با سوراخ مخروطی روی این سطح قرار می‌گیرد.

- مهره قفل‌کننده (Lock Nut):
  مهره برای فیکس کردن بلبرینگ روی بوش استفاده می‌شود. با سفت کردن مهره، بلبرینگ روی سطح مخروطی حرکت کرده و به شفت محکم می‌شود.

- واشر قفل‌کننده (Lock Washer):
  این واشر از شل شدن مهره در اثر لرزش یا ارتعاش جلوگیری می‌کند.

مزایای استفاده از آداپتر اسلیو

استفاده از آداپتر اسلیو در نصب بلبرینگ‌ها مزایای متعددی دارد که باعث شده این قطعه در بسیاری از سیستم‌های صنعتی کاربرد داشته باشد:

- نصب آسان بلبرینگ روی شفت‌های ساده
- عدم نیاز به ماشین‌کاری پیچیده شفت
- امکان تنظیم دقیق لقی بلبرینگ
- قابلیت نصب و جداسازی سریع
- مناسب برای تعمیر و نگهداری آسان
- افزایش ایمنی و پایداری اتصال بلبرینگ

کاربردهای آداپتر اسلیو در صنعت

آداپتر اسلیو معمولاً همراه با بلبرینگ‌های خودتنظیم، رولبرینگ‌های بشکه‌ای و برخی بلبرینگ‌های صنعتی استفاده می‌شود. این قطعه در بسیاری از تجهیزات صنعتی کاربرد دارد، از جمله:

- نوار نقاله‌های صنعتی
- ماشین‌آلات معدنی
- تجهیزات کارخانه‌های سیمان
- صنایع فولاد
- ماشین‌آلات کشاورزی
- فن‌ها و تجهیزات انتقال قدرت

در این تجهیزات، آداپتر اسلیو باعث می‌شود نصب بلبرینگ سریع‌تر و مطمئن‌تر انجام شود.

نحوه نامگذاری آداپتر اسلیو

آداپتر اسلیوها معمولاً با کدهای استانداردی مشخص می‌شوند که اطلاعاتی درباره ابعاد آن‌ها ارائه می‌دهد. این کدها معمولاً با حرف H شروع می‌شوند. برخی از مدل‌های رایج عبارت‌اند از:

- H204
- H305
- H2306
- H3030
- H3130
عدد موجود در کد معمولاً نشان‌دهنده ابعاد و محدوده شفت قابل استفاده برای آن آداپتر اسلیو است.

تفاوت یاتاقان های ژاپنی (FYH) و چینی

ویژگی‌های یاتاقان FYH

محصولات FYH به دلیل برخی ویژگی‌های فنی در بسیاری از صنایع مورد توجه قرار گرفته‌اند.

مهم‌ترین ویژگی‌های این یاتاقان‌ها عبارتند از:

+ کیفیت ساخت مناسب
+ استفاده از آلیاژهای مقاوم در برابر سایش
+ آب‌بندی مناسب در برابر گردوغبار
+ طول عمر قابل قبول در شرایط کاری مختلف
+ نصب آسان در بسیاری از ماشین‌آلات صنعتی
+ تنوع بالا در مدل‌ها و سایزها

- وجود نمونه های تقلبی در بازار

کاربرد یاتاقان FYH در صنایع مختلف

یاتاقان‌های FYH در صنایع گوناگون مورد استفاده قرار می‌گیرند. برخی از مهم‌ترین این صنایع عبارتند از:

- صنایع خودروسازی
- صنایع غذایی
- صنایع کشاورزی
- خطوط انتقال مواد
- صنایع فولاد و ریخته‌گری
- تجهیزات بسته‌بندی
- ماشین‌آلات معدنی

تنوع مدل‌ها و طراحی مناسب باعث شده این محصولات در طیف گسترده‌ای از ماشین‌آلات صنعتی کاربرد داشته باشند.

نکات مهم هنگام خرید یاتاقان FYH

به دلیل محبوبیت این برند در بازار، گاهی نمونه‌های غیر اصل نیز در بازار دیده می‌شود. بنابراین هنگام خرید بهتر است به چند نکته توجه شود:

1. خرید از فروشگاه‌های معتبر

2. بررسی حکاکی روی بلبرینگ و بدنه یاتاقان

3. توجه به کیفیت بسته‌بندی محصول

4. انتخاب مدل متناسب با شرایط کاری

5. استفاده از روانکار مناسب

رعایت این نکات می‌تواند به افزایش طول عمر تجهیزات صنعتی کمک کند.

جمع‌بندی

یاتاقان‌ها از مهم‌ترین قطعات در بسیاری از ماشین‌آلات صنعتی هستند و انتخاب یک برند مناسب می‌تواند تاثیر زیادی در عملکرد تجهیزات داشته باشد. یاتاقان و بلبرینگ FYH ژاپن به دلیل طراحی مهندسی مناسب، تنوع مدل‌ها و کیفیت ساخت قابل قبول، در بسیاری از صنایع مورد استفاده قرار می‌گیرند.

آشنایی با انواع یاتاقان‌های FYH مانند UCP، UCF، UCFL و UCT و انتخاب صحیح آن‌ها بر اساس شرایط کاری می‌تواند باعث افزایش راندمان دستگاه‌ها و کاهش هزینه‌های تعمیر و نگهداری شود.

سوالات متداول درباره یاتاقان FYH

یاتاقان FYH ساخت کدام کشور است؟

یاتاقان FYH توسط شرکت Fujino Yusoki Kogyo در ژاپن تولید می‌شود. این شرکت از سال 1950 در زمینه تولید یاتاقان‌های صنعتی فعالیت دارد.


یاتاقان UCP چه کاربردی دارد؟

یاتاقان UCP که به آن پیلوبلاک نیز گفته می‌شود، معمولاً در نوار نقاله‌ها، ماشین‌آلات صنعتی و تجهیزات کشاورزی استفاده می‌شود و به دلیل نصب آسان یکی از پرکاربردترین انواع یاتاقان است.


تفاوت یاتاقان UCP و UCF چیست؟

یاتاقان UCP دارای پایه بوده و روی سطح افقی نصب می‌شود، در حالی که یاتاقان UCF دارای فلنج چهار پیچ است و معمولاً روی دیواره یا سطوح عمودی نصب می‌شود.


آیا یاتاقان FYH در ایران نمایندگی رسمی دارد؟

طبق اطلاعات موجود، شرکت FYH ژاپن نمایندگی رسمی در ایران معرفی نکرده است و محصولات این برند معمولاً از طریق واردکنندگان عرضه می‌شوند.


چگونه می‌توان یاتاقان FYH اصل را تشخیص داد؟

برای تشخیص اصالت یاتاقان FYH بهتر است به موارد زیر توجه شود:

• حکاکی دقیق برند روی بلبرینگ
• کیفیت بسته‌بندی محصول
• خرید از فروشگاه‌های معتبر
• بررسی مشخصات فنی درج شده روی قطعه
